Précautions
et vérifications à prendre
avant la toute première mise
sous tension :
Assurez-vous de la
qualité de vos
soudures et
n'hésitez pas à inspecter
le circuit imprimé à la
loupe. Nous vous encourageons également
à vérifier l'intégralité des continuités électriques des pistes et
l'absence de court-circuit avec l'aide d'un ohmmètre afin de garantir le fonctionnement
de votre instrument de mesure dès les premiers essais. C'est fastidieux,
mais les chances de succès dans la mise en oeuvre au premier coup en sont
grandement multipliées.
Sans
mettre les circuits intégrés
sur leur supports, nous vous recommandons
de vérifier la présence des tensions
+5V, -5V, +13,8V et -13,8V (environ
pour les deux dernières) sur les différentes broches d'alimentation
des supports de circuits intégrés. Utilisez le schéma de
principe pour connaitre la valeur des
différentes tensions disponibles
sur le montage.
Les circuits intégrés seront montés
de préférence
sur des supports tulipes d'excellente qualité. Attention
à mettre le support PLCC 68 broches
dans le bon sens.
Positionnez
les ajustables P1
et P2
à
mi-course.
Identification
du générateur de fonctions
par le PC :
Lors de cette
phase, vous n'êtes pas obligé
d'avoir préalablement installé
le logiciel du générateur
de fonctions sur
le disque dur de votre PC.
A la toute première connexion du
générateur de fonctions
au port USB de votre
PC, Windows doit afficher l'identification du périphérique (en bas à
droite de votre écran pour Windows XP), puis dans un second temps, installer automatiquement le
pilote USB correspondant.
Aucun
pilote exotique n'est requis pour le générateur
de fonctions car celui-ci utilise un pilote USB standard de la classe HID comme ceux
utilisés par une souris ou un clavier USB du commerce.
Lorsque le pilote est installé, vous pouvez
lancer le logiciel du
générateur
de fonctions.
Note :
Si Windows rencontre des difficultés à
reconnaitre le générateur de fonctions, assurez-vous de ne pas avoir branché ce
dernier dernière un HUB USB. Privilégiez de préférence un branchement direct sur
l'un des connecteurs USB-A en façade ou bien encore à l'arrière de votre
PC.
Démarrage
du logiciel:
Téléchargez et installez le logiciel pour Windows destiné au
générateur de fonctions
disponible en téléchargement à la page [ Logiciels
].

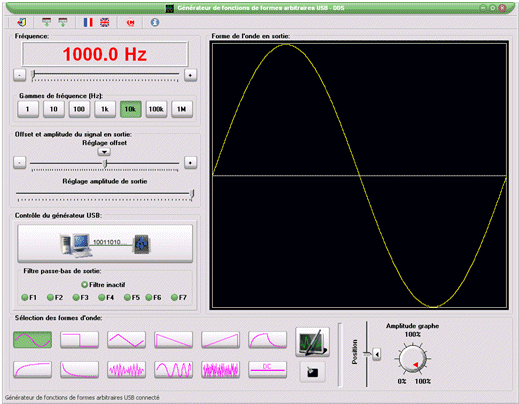

Lancez le logiciel, vous
devez obtenir un affichage comme ci-dessous tant que le générateur
de fonctions
n'est pas connecté au PC via la liaison
USB :
Dès que le
générateur de fonctions
est
sous tension, l'écran devient :
Pour de plus amples détails sur
l'utilisation du logiciel de l'analyseur, référez-vous à
la page
[ Guide d'utilisation
du soft ].
Premier
test du générateur
relié à votre oscilloscope
et étalonnage :

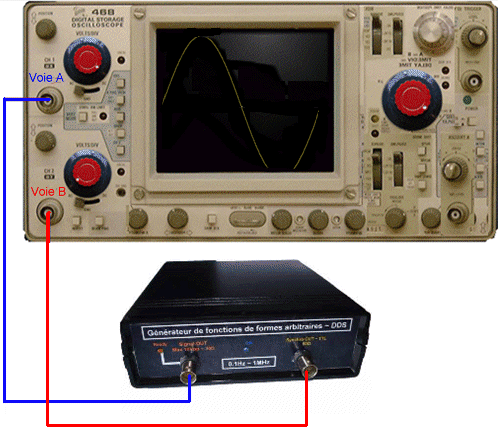

La
connexion
de votre générateur de
fonctions à votre oscilloscope
est tout à fait classique. Vous
pouvez connecter la sortie
Signal Out
(à gauche du générateur)
sur la voie
A
de votre oscilloscope et Synchro
OUT -TTL
(à droite) sur la voie
B
comme ci-dessous :
Conservez
la forme d'onde sinusoïdale
proposée par défaut au
lancement du logiciel et ne modifiez
pas

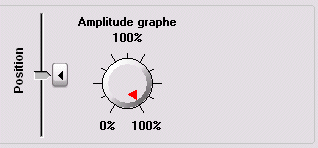

les réglages de l'amplitude
du graphe ni à la position horizontale
comme ci-dessous :

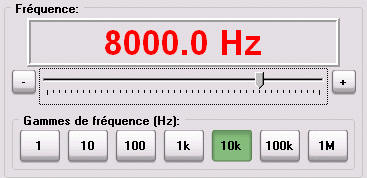

Choisissez
une
fréquence quelconque en
jouant sur la réglette
du logiciel. Par
exemple 8KHz
à partir du calibre
10k comme
ci-dessous :

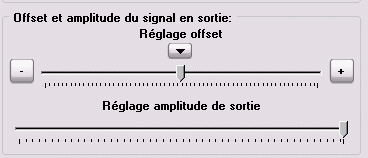

Conservez
également les positions par défaut
des réglages de l'offset et de
l'amplitude de sortie
comme ci-dessous :
Pressez
ensuite le bouton de transfert USB afin
de valider vos sélection comme
ci-dessous :
Dès
cet instant, patientez un court laps
de temps nécessaire au calcul
des échantillons
suivi du transfert
des échantillons
du PC vers le générateur.
Ces deux phases sont indiquées
par deux fenêtres successives comme
ci-après :
Le
logiciel calcule les échantillons
à placer dans la mémoire
RAM.
Les
échantillons sont transférés
dans la mémoire RAM.
Lorsque
le transfert est terminé, vous
devez obtenir sur la voie A de votre
oscilloscope
une
sinusoïde d'amplitude quelconque
sans doute écrêtée
ou
déformée
et un signal
rectangulaire sur
la
voie B sans
déformation notoire. Pensez à
activer le trigger de votre oscilloscope
pour stabiliser les traces.

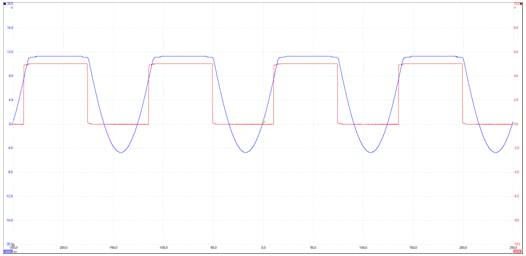

Par
exemple sur l'oscillogramme suivant
nous obtenons notre sinusoïde en bleu (Voie A) déformée
par écrêtage sur
la partie supérieure de l'onde.
De plus, cette forme d'onde n'est pas
centrée sur le zéro.
Cliquez sur l''image
ci-dessus pour l'agrandir
Afin
d'étalonner le générateur,
réduisez
l'amplitude

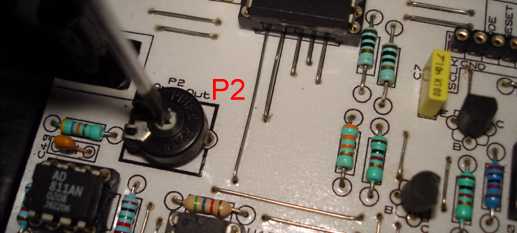

de votre onde sinusoïdale en tournant
l'ajustable
horizontal
P2 dans
le sens des aiguilles d'une montre.

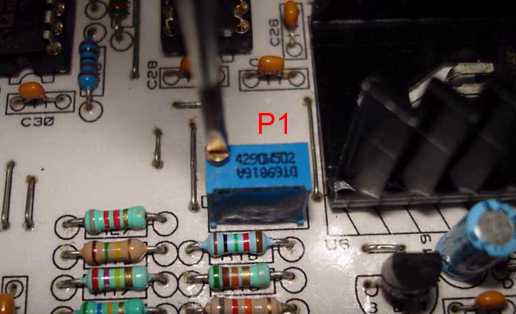

Puis,
ajustez
l'offset
en agissant sur le réglage de
P1
(multi-tours) afin de centrer
le mieux possible votre sinusoïde
sur le zéro.
Lorsque
cela est fait, augmentez désormais
l'amplitude
de votre signal de
sortie en agissant à nouveau
sur le potentiomètre P2
sans
le sens
inverse
des aiguilles d'une montre. Prenez garde
à ne pas écrêter
les sommets de l'onde
et ajouter une petite
marge de sécurité
supplémentaire en réduisant
de 2 à 3% l'amplitude de l'onde.
Vous
devez obtenir désormais un signal
proche de celui-ci :
Cliquez sur l''image
ci-dessus pour l'agrandir
Votre
générateur de fonctions
est désormais étalonné.
N'oubliez pas de consulter la page [ Guide
d'utilisation du soft
] afin
de prendre connaissance des différentes
spécificités du logiciel.
Bonne
utilisation à tous....
|
