 Avant
propos :
Bons
nombres d'internautes m'ont souvent demandé
de proposer une application ludique
à base de diodes leds et autres dispositifs
du même genre. Plutôt que d'envisager
la réalisation d'un énième
chenillard, j'ai préféré
opter pour la création d'une horloge
/ calendrier
à affichage digital "géant"
constituée d'une matrice de diodes
leds.
Les performances
de ce dispositif ne peuvent en aucun cas
rivaliser avec les panneaux lumineux professionnels,
mais cette horloge devrait néanmoins susciter un certain intérêt chez l'amateur,
malgré les 4 à 5
bonnes heures nécessaires à sa
réalisation.
Tous
les réglages de l'horloge / calendrier
s'effectueront
à partir d'un soft
sous Windows spécialement
conçu à cet effet. Pour plus
de détails sur le soft, voir page
[
Utilisation
].
Caractéristiques
de l'horloge / calendrier :
 Affichage
sur matrice de 126
diodes leds multiplexées.
Dimension
des digits :
53 x 25mm
avec des leds de
5mm
de diamètre.
Affichage
fixe
ou en
alternance
de l'heure et / ou date paramétrable sous
Windows.
Temporisation
de l'alternance paramétrable sous
Windows :
0,5s à 4s.
Affichage
de l'heure au format européen : 24h.
Gestion
des
années bissextiles
du calendrier.
Conservation
de l'heure et de la date sur plusieurs
jours
en cas de coupure d'alimentation.
Alimentation
: de
+
13V à
+20V.
Un adaptateur secteur non régulé
de 300mA ou
mieux 500mA
sur la position 12V
convient aussi.
Consommation du
montage : de
l'ordre de 280
mA.
Exemples
d'affichage de l'heure et de la date sur
la matrice de leds diodes :

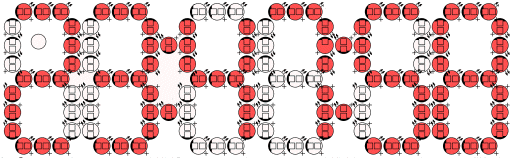

Exemple
d'affichage horaire : 23
: 47 : 58

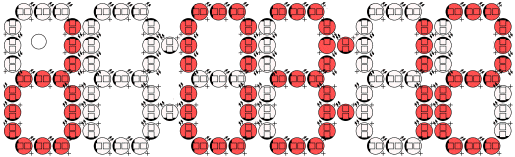

Exemple
d'affichage du calendrier :
03 : 12
(3 décembre).
Notez
la présence à gauche du caractère "d"
symbolisant la première lettre du
mot date.
Repérage des
principaux éléments constitutifs de la carte :
 Portion
gauche de la carte :
|

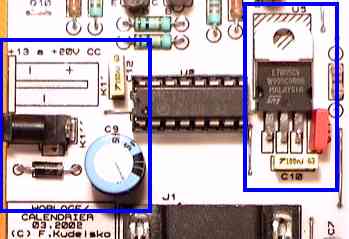

Encadré
en
bleu :
les éléments de la partie alimentation
et régulation.
|
|
Notez la possibilité
d'employer deux types d'embases d'alimentation
(K1' et K1'').
|

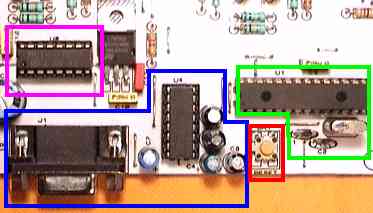

Partie
gauche et centrale de la carte :
|
Encadré
en
vert
:
|
le
microcontrôleur 16F876-04/P
et son
quartz.
|
|
Encadré
en
rouge
:
|
le
poussoir de RESET du microcontrôleur.
|
|
Encadré
en
bleu
:
|
La
liaison série conventionnelle.
|
|
Encadré
en violet
:
|
Le
circuit aiguilleur destiné
au multiplexage de l'affichage.
|
Partie
droite de la carte :
|

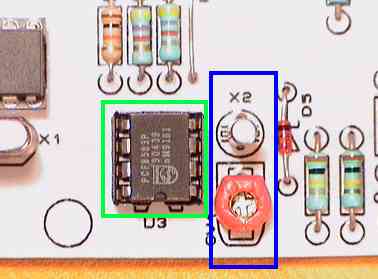

Encadré
en
vert
:
|
le
circuit de l'écurie Philips
"Clock / Calendar".
|
|
Encadré
en
bleu
:
|
la
base de temps à quartz
et sa compensation de dérive.
|
Partie
à l'extrême limite droite
de la carte :
|
Encadré
en
bleu
:
|
L'accumulateur
de sauvegarde heure / date.
|
|
Encadré
en
rouge
:
|
les
picots tulipes K2 d'activation / désactivation
de la batterie.
|
|
Encadré
en violet
:
|
Les
composants destinés à
recharger la batterie.
|

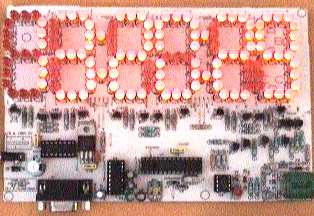

Partie
haute centrale de la carte :

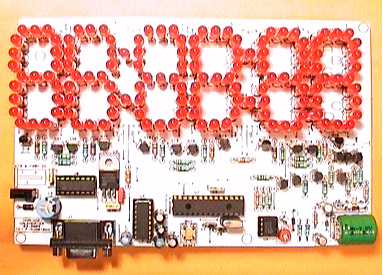

J'ai
opté pour une implantation en hauteur
des différentes diodes leds (leds
de 5 mm de diamètre).
|

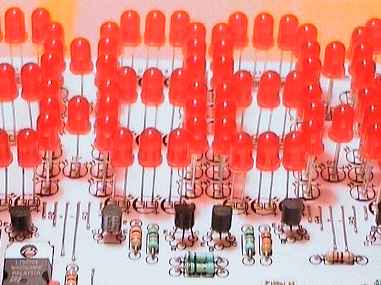

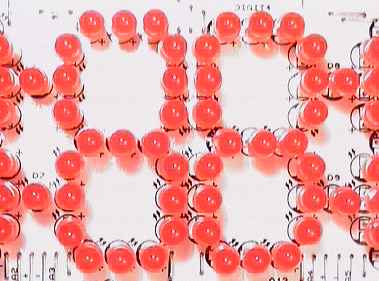

Gros
plan sur la section affichage
des minutes.
|
Quelques
remarques sur les spécificités
du dispositif :
Il
est préférable de placer l'horloge
à l'abri de la lumière extérieure
et des rayons directs du soleil. Dans le
cas contraire, il vous sera difficile voire
impossible de discerner les segments allumés, des segments éteints.
La
lisibilité dépend aussi des
performances intrinsèques
des leds. Utilisez de préférence
des modèles à
boîtiers diffusants de
5mm ou
3mm
de diamètre.
Bien évidemment, l'emploie de leds
hautes luminosités
(beaucoup plus chères) donneront
de meilleurs résultats.
Prenez
soin d'acquérir auprès de
votre distributeur des leds issues d'un
même lot afin
de limiter la disparité
des intensités lumineuses. Malgré ces précautions, certaines
leds devront être changées
lors des premiers tests. Pour ma
part, j'en dû en changer 2 sur un
total de 130.
La
"mise à jour" de
l'horaire et du calendrier
(par liaison série) doit s'effectuer
après le passage de l'heure d'hivers
à l'heure d'été et
réciproquement. De plus, l'identification
des années
bissextiles
nécessite une mise à jour
du calendrier lors de chaque début
d'année (avant le
28 février).
L'horloge fonctionne de manière
autonome et ne doit pas être reliée en
permanence à
la liaison série (COM 1 ou COM 2)
de votre PC.
|
