 Programmation du microcontrôleur 16F876-04/P :
Soft gérant l'intégralité
du fonctionnement de l'horloge / calendrier :
Téléchargement du
soft "HORLOGELED.ZIP" destiné au microcontrôleur
U1 :  4,17
ko
AVIS
: Le programme source ne sera pas diffusé.

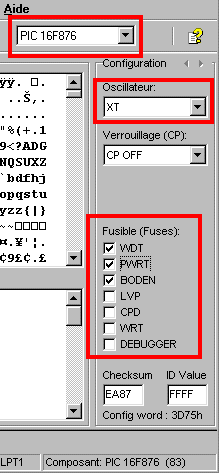

La programmation sous
ICPROG
doit s'effectuer de la manière suivante :
Lancez le logiciel de programmation ICPROG.EXE.
Sélectionnez le microcontrôleur 16F876 dans la liste des microcontrôleurs PIC.
Mettez le programmateur sous tension.
Ouvrez le fichier hexadécimal nommé HORLOGELED.HEX.
L'oscillateur doit être
sur la position XT.
Le paramétrage doit être le suivant :
- Le
"WDT" est activé,
- Le
"PWRT" est activé,
- Le
"BODEN" est activé,
- Le
"LVP" est désactivé,
- La
"CPD" est désactivé.
- La
"WRT" est désactivé.
- Le
"DEBUGGER" est désactivé.
Effacez la mémoire du PIC et lancez la programmation de manière
classique...

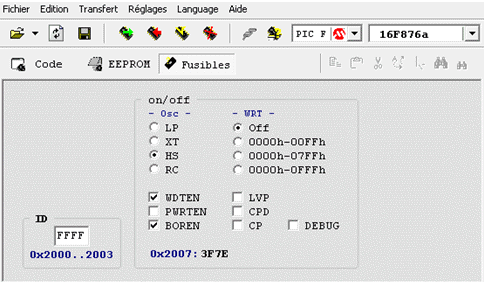

 Si
vous utilisez un PIC16F876A
prenez soin de programmer le PIC avec
l'oscillateur en mode HS
et non XT.
Mise à jour
du 16 mars 2009 :
En
fonction du type de leds que vous utilisez,
vous pouvez constater un léger
scintillement de celles-ci. Dans ce
cas, testez successivement les deux
versions du programme dédiées
au PIC16F876A
disponibles ci-après en téléchargement
:
Téléchargement du
soft "horlogeled_V2.exe" destiné au microcontrôleur
U1 :  108
ko
Téléchargement du
soft "horlogeled_V3.exe" destiné au microcontrôleur
U1 : 108
ko
|
