Téléchargez
la nomenclature au format Adobe Acrobat Reader de
l'horloge :  101ko
Nomenclature de
l'horloge / Calendrier
:
Résistances 1/4 W - 5% :
47 : R9
820 : R2, R3
1k : R10, R11, R12, R13, R14, R15, R16, R17, R19, R21, R23, R25, R27
2,2k : R8
4,7k : R4, R5
10k : R1, R18, R20, R22, R24, R26, R28
100k : R6, R7, R29, R30, R31, R32, R33, R34
Condensateurs chimiques :
470µF/25V : C9
4,7µF/16V : C7
1µF/16V : C4, C5, C6, C8
Condensateurs plastiques LCC :
100nF : C3, C10, C11, C12
Condensateurs céramiques :
4,7pF : C1, C2
Condensateur ajustable Murata :
20pF Murata
(couleur rouge) : VC1
Diodes :
D1 : 1N4007
D2, D3 : BAT85 (Prenez garde de ne pas souder D2
et D3 en sens inverse).
D4, D5 : zéners 3,9V
Diodes leds :
Matrice de leds multplexées composées de 126
leds + 4 leds pemettant
de former les points de séparation
entre heures -minutes et minutes - secondes. Soit un total de
130 leds de 5 mm
de diamètre (couleur rouge ou orange).
Toutefois, rien ne vous empêche de
recourir à des leds de 3mm
de diamètre...
Les leds doivent être de même
référence
et provenir d'un
même lot, faute
de quoi certaines seront plus lumineuses
que d'autres.
Je
vous conseille d'acheter
5 leds supplémentaires
au cas où certaines présentant
une luminosité différente
devraient être changées.
Circuits intégrés :
PIC16F876-04/P : U1 + support lyre étroit 28
broches.
4017 (CMOS) : U2 + support lyre 16 broches.
PCF 8583 (Philips) : U3 + support lyre 8 broches.
MAX232 : U4 + support lyre 16 broches.
7805 (régulateur en boîtier TO220) : U5.
Transistors :
BC547 (NPN) : Q3, Q4, Q5, Q6, Q7, Q8, Q9, Q16,
Q17, Q18, Q19, Q20, Q21
BC557 (PNP) : Q10, Q11, Q12, Q13, Q14, Q15
2N2907A (PNP) : Q2
2N2222A (NPN) : Q1
Quartz :
20 MHz : X1
32,768 kHz (quartz horloger) : X2
Divers :
Embase d’alimentation (deux
modèles possibles. Voir routage) : K1’ ou K1’’.
Deux picots d'une barrette tulipe sécable : K2.
Une batterie Cd-Ni 3,6V – 65mAH pour circuit imprimé.
Embase DB9 coudée à 90° femelle : J1.
1 poussoir miniature à impulsion - 1 contact travail : SW1.
Circuit imprimé simple face 118 x 183.
Petits
rappels :
 Les
diodes leds :
Les
transistors :
|
|
|
|
Vu
de dessous
|
Vu
de dessous
|

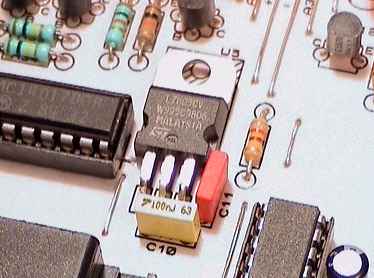

Positionnement
du régulateur :
Le
régulateur de tension 7805 (U5) sera
positionné
couché sur le circuit imprimé
comme ci-dessous :

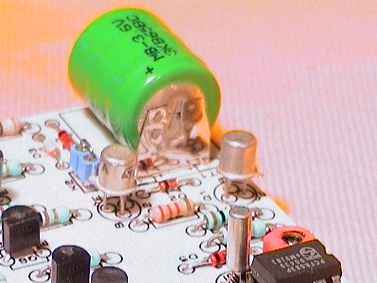

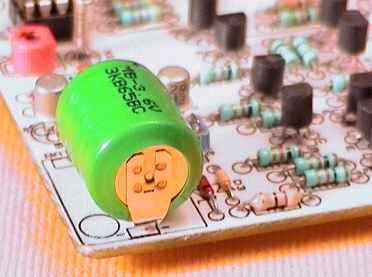

La
batterie Cd-Ni :
La
batterie Cd-Ni 3,6V – 65mHA est équipée
de 3 broches (2 broches pour le pôle +) lui permettant d'être
soudée directement sur un circuit
imprimé.
Le
quartz horloger cylindrique et le condensateur
ajustable Murata :
Si
vous remarquez une légère
dérive des secondes (avance ou retard
de quelques secondes) après plusieurs semaines
voire plusieurs mois de fonctionnement en continue, vous pouvez agir
sur le réglage du
condensateur CV1.
Toutefois,
tout comme le
timer
de votre PC, l'exactitude de l'horloge maxi digits fluctue elle aussi au fil
des mois. Ces infimes fluctuations étant
essentiellement dues
aux variations de températures
du quartz.
En
conclusion, le condensateur ajustable CV1
ne doit pas être considéré
comme un réglage décisif dans
la précision de l'horloge, mais plutôt
comme une sécurité. D'ailleurs,
Philips en fait à peine allusion
dans la datasheet du PCF8583.

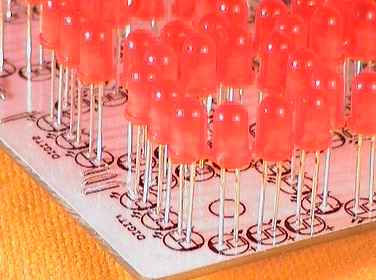

Positionnement
des diodes leds :
J'ai
opté pour une implantation en hauteur
des différentes diodes leds. Néanmoins,
vous pouvez positionner celles-ci directement
en contact avec la surface du circuit imprimé.

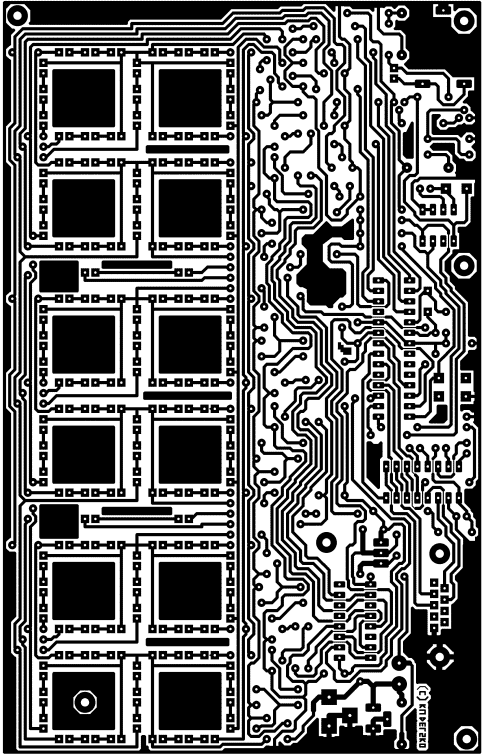

Allure
de l'implantation et du circuit imprimé de
l'horloge / Calendrier :
Schéma structurel, implantation et typon de
l'horloge / Calendrier :
-
Schéma structurel au format Adobe Acrobat Reader de
l'horloge / Calendrier : 55 ko
-
Implantation au format Adobe Acrobat de
l'horloge / Calendrier échelle
1:1 :
85,5 ko
-
Typon au format Adobe Acrobat Reader de
l'horloge / Calendrier
échelle 1:1 : 352 ko
-
Typon de l'horloge / Calendrier au format GIF 600 DPI
: ZIP
- 330
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 5.x pour une impression
à l'échelle 1:1.
|
