Programmation du PIC16F628A-I/P destiné à l'interface OSD - RS232 :
Téléchargement du soft "interface628A.exe"
destiné au microcontrôleur U2 : 71 ko AVIS
: Le programme source ne sera pas
diffusé

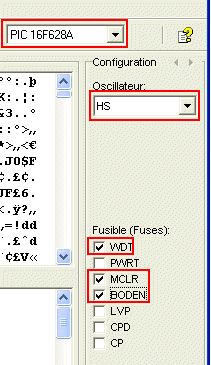

La programmation de ce microcontrôleur
est simplifiée dans la mesure où le paramétrage
de ICPROG est automatique.
Lancez le logiciel de programmation ICPROG.EXE.
Sélectionnez le microcontrôleur 16F628A dans la liste des microcontrôleurs.
Ouvrez le fichier hexadécimal nommé interface628A.hex
L'oscillateur de type HS
doit
être sélectionné.
Le paramétrage automatique doit être le suivant :
- "WDT" est activé,
- "PWRT" est désactivé,
- "MCLR" est activé,
- "BODEN" est activé,
- "LVP" est désactivé,
- "CPD" est désactivé,
- "CP" est désactivé.
Note du 10.2007 :
Si vous utilisez un modèle
16F628A-I/P
de nouvelle génération,
sélectionnez un oscillateur en
mode
HS
et non XT.
Programmation du PIC16F628-04/P destiné à l'interface OSD - RS232 :
Téléchargement du soft "interface628.exe"
destiné au microcontrôleur U2 : 71 ko AVIS
: Le programme source ne sera pas
diffusé

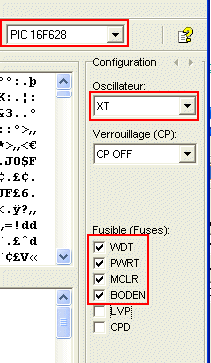

La programmation de ce microcontrôleur
est simplifiée dans la mesure où le paramétrage
de ICPROG est automatique.
Lancez le logiciel de programmation ICPROG.EXE.
Sélectionnez le microcontrôleur 16F628 dans la liste des microcontrôleurs.
Ouvrez le fichier hexadécimal nommé interface628.hex
L'oscillateur de type XT
doit
être sélectionné.
Le paramétrage automatique doit être le suivant :
- "WDT" est activé,
- "PWRT" est activé,
- "MCLR" est activé,
- "BODEN" est activé,
- "LVP" est désactivé,
- "CPD" est désactivé.
|
