Téléchargez la nomenclature de l'interface OSD-RS232 :    20,9 ko

    Nomenclature de l'interface OSD - RS232 :

Résistances 1/4 W - 5% :
75 : R24
82 : R2, R3, R4, R5
150 : R23
330 : R11
470 : R21, R22
1k : R1, R6, R7, R8
2,2k : R18
2,7k : R10
3,3k : R9, R12
4,7k : R14, R15
10k : R19, R20
27k : R13
33k : R16, R17

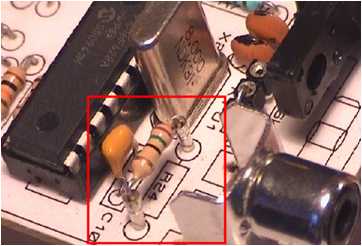

      Il est préférable de monter la résistance R24 de 75ohms sur deux picots tulipes. Cette dernière devant être retirée selon la source vidéo d'entrée choisie. Nous y reviendrons à la page [ Utilisation ].

Ajustable horizontal :
10k : P1

Condensateurs chimiques :
100µF/25V : C15
10µF/16V : C9


Condensateurs plastiques LCC :
100nF : C1, C2, C6, C7, C8, C10, C13, C14


Condensateurs céramiques :
4,7pF : C11, C12
10pF : C3
15pF : C4
1nF : C5



Diodes :
1N4007 : D1
Led rouge (ON) : D5
1N4148 : D2, D4
Diode zéner BZX12 : D3

Transistors :
BC547B : Q1, Q2, Q3, Q4, Q5


Quartz :
27MHz : X1
8 MHz : X2. Vous pouvez aussi remplacer X2 par un résonateur 8MHz à trois broches.
                        Dans ce cas, ne pas souder les condensateurs C11 et C12.


Inductance moulée :
4,7µH


Circuits intégrés :
SAA5244A (Philips) : U1 + support 40 broches. Disponible chez [ Electronique Diffusion ].
PIC16F628A-I/P ou un PIC16F628-04/P: U2 + support lyre 18 broches.
7805 (régulateur en boîtier TO220) : U3



Divers :
2 x 3 picots tulipes afin de constituer les sélecteurs SW1 et SW2
2 x 2 picots tulipes pour SW2, SW4 et J3
1 buzzer piezzo sans oscillateur : Buz1
Une embase d'alimentation deux plots : J5
2 inters unipolaires horizontaux (DIP) : DIL1
1 embase RCA coudée pour circuit imprimé : J1
1 embase coudée SCART (péritel) pour circuit imprimé : K1
Une embase femelle DB9 coudée à 90° (RS232) pour circuit imprimé.
1 circuit imprimé simple face 105 x 77.

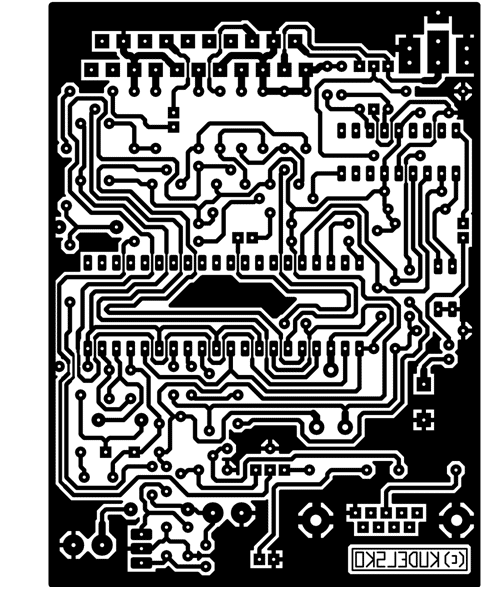

    Allure de l'implantation et du circuit imprimé de l'interface OSD - RS232 :

     Schéma structurel, implantation et typon de l'interface OSD - RS232 :

 - Schéma structurel au format Adobe Acrobat Reader de l'interface OSD-RS232 :   98,3ko

 - Implantation au format Adobe Acrobat de l'interface OSD-RS232 échelle 1:1 :     36,7 ko

 - Typon au format Adobe Acrobat Reader de l'interface OSD-RS232 échelle 1:1 :     193 ko

 - Typon de l'interface OSD-RS232 au format GIF 600 DPI :   ZIP auto-extractible - 192 ko

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.
