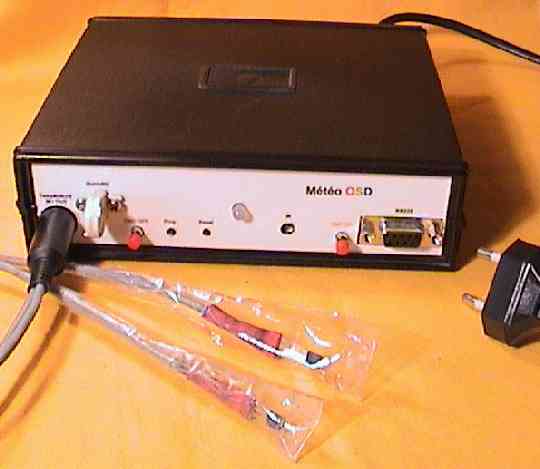

Dispositif complet avec les deux sondes
externes de température IN et OUT.

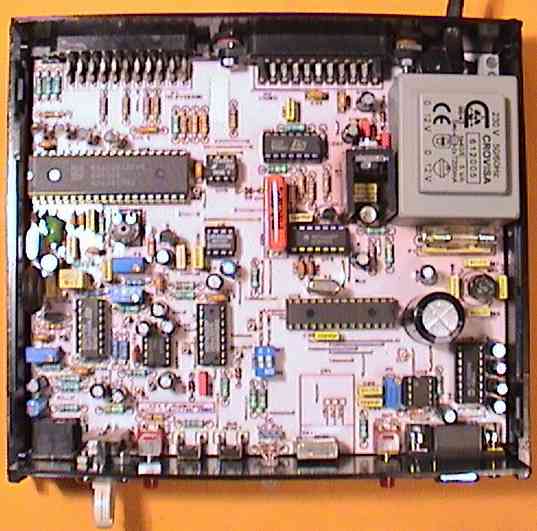

Aspect
de l'intérieur du coffret

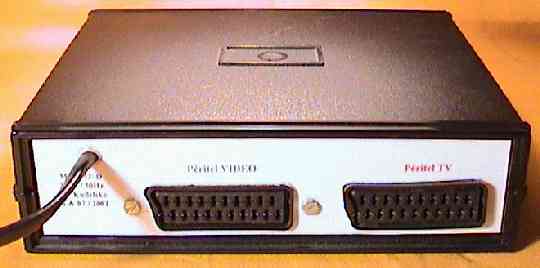

Face
arrière équipée
des deux prises péritels Vidéo
et TV.
Avant
propos :
Ce
dispositif permet la mesure simultanée
de plusieurs grandeurs météorologiques. Parmi elles,
nous y trouvons :
 la
température externe ;
la température
interne de
la pièce ;
la pression
atmosphérique ;
l'humidité relative.
Plutôt
que d'utiliser un affichage LCD pour
la lecture des mesures météorologiques, j'ai préféré
opter
pour un affichage alphanumérique
des informations
sur l'écran d'un récepteur
de télévision (OSD -
On
Screen Display). L'appareil totalement
"transparent" vis à vis de votre
installation vidéo existante
(magnétoscope, lecteur de DVD,
décodeur, etc...) pourra
être laissé connecté
en permanence à votre ensemble
télévisuel.
Enfin,
l'activation de l'affichage OSD peut s'effectuer
aussi bien à partir des
touches de la façade du
boîtier ou bien à partir
des touches
de votre télécommande infrarouge
TV ou vidéo.
Caractéristiques
générales du "Météo
OSD" :
Mesure
de la température intérieure
(T-IN) : de
+ 0,1°C
à
+ 69,9°C.
Mesure
de la température extérieure
(T-OUT) : de
- 49,9°C
à +
59,9°C.
Mesure
de la pression atmosphérique
: de 901
hPa (675mmHg)
à 1099
hPa (824mmHg).
Mesure
de l'humidité relative (Rth)
: de 10%
à 90%.
Conversion
analogique - numérique des grandeurs
météorologiques sur 12
Bits.
Réglage
du baromètre sur le niveau de la mer
(altitude
zéro) via un logiciel
pour PC
et avec l'aide des informations données
sur le site internet de Météo
France.
Incrustation couleur sur TV des informations météorologiques
(RVB).
Commande
de l'incrustation
TV par la face
avant du
boîtier
ou par une télécommande
infrarouge.
Protocoles reconnus
pour les télécommandes infrarouges : Philips
(RC5)
ou Sony
(SIRCS).
Mémorisation
des touches de télécommande
par auto-apprentissage.
Double
prise péritel :
TV
et Vidéo.
Exemples
d'affichages OSD photographiés
sur mon écran de télévision :

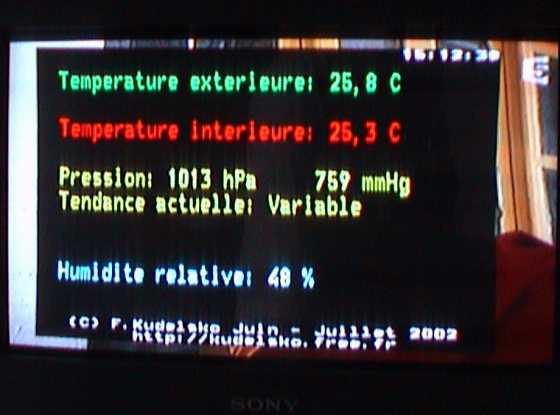

 Affichage sans
évolution de tendance :
L'évolution de la tendance
de pression est affichée
après plusieurs
heures de mesures
en continue.
En
haut à droite de l'affichage
OSD, vous pouvez remarquer l'incrustation
de l'heure
transmise par
Télétexte
sur certaines chaînes de TV, ici France
5.

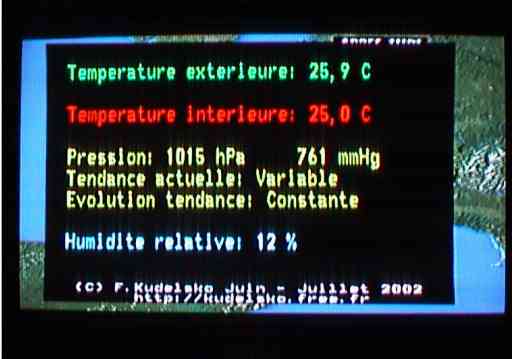

Affichage avec
évolution de la tendance :
L'évolution de
tendance
s'affiche uniquement
après plusieurs
heures de mesures ininterrompues.
Repérage des
principaux éléments constitutifs du montage :

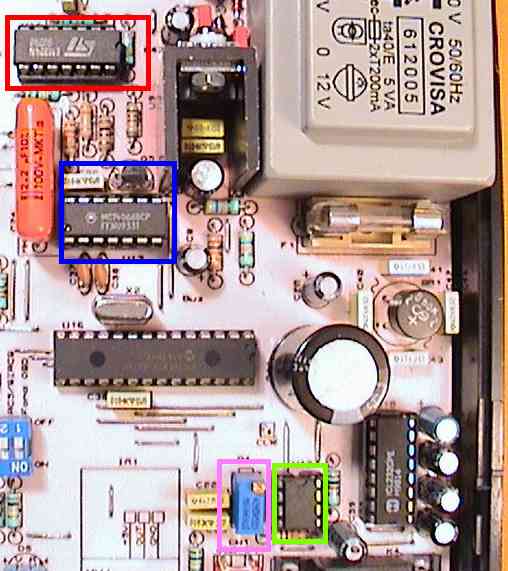

Section
alimentation :
|
Encadré
en bleu
:
|
fusible général.
|
|
Encadré
en rouge
:
|
régulateurs
en tension
montés dos à
dos sur un même radiateur.
|
|
Encadré
en vert
:
|
transformateur d'alimentation.
|
|
Encadré
en violet
:
|
redressement et
filtrage de la tension d'alimentation.
|

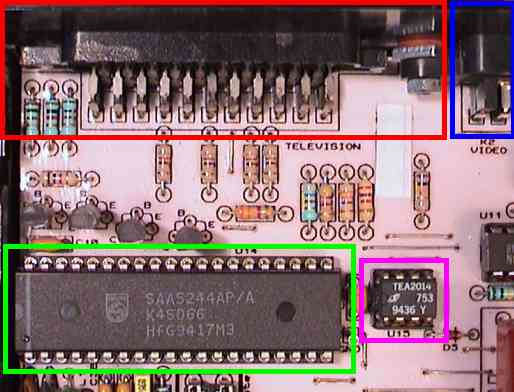

Section traitement
vidéo OSD
:
|
Encadré
en vert
:
|
générateur
de caractères OSD.
|
|
Encadré
en violet
:
|
commutateur vidéo
sélectionnant la
source de synchronisation.
|
|
Encadré
en rouge
:
|
embase
péritel
femelle à relier avec celle du téléviseur.
|
|
Encadré
en bleu
:
|
portion
de l'embase péritel à
relier à votre magnétoscope,
décodeur,
etc...
|

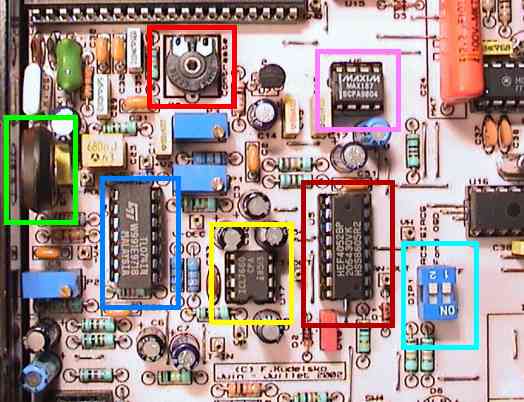

Première
section du traitement analogique des
signaux Météo :
Les
principaux composants :
|
Encadré
en vert
:
|
capteur
de pression monté
en position
verticale.
|
|
Encadré
en violet
:
|
convertisseur
analogique - numérique
12 bits.
|
|
Encadré
en rouge
:
|
réglage
de la saturation des couleurs
pour l'affichage OSD.
|
|
Encadré
en bleu
:
|
amplification
du signal issu du capteur
de pression.
|
|
Encadré
en bleu
clair :
|
sélection
du protocole infrarouge
et du type de fond d'écran
OSD.
|
|
Encadré
en marron
:
|
commutateur
analogique sélectionnant
le signal météo
à convertir.
|
|
Encadré
en
jaune :
|
convertisseur
DC-DC délivrant une
tension négative.
|
Les
principaux potentiomètres multi-tours
:
|
Encadré
en vert
:
|
potentiomètre
de calibration de la température externe
(T-OUT).
|
|
Encadré
en rouge
:
|
potentiomètre
de réglage du potentiel
d'alimentation du capteur
de pression.
|
|
Encadré
en violet
:
|
potentiomètre
de calibration du capteur
de pression.
|
Deuxième
section du traitement analogique dédiée
à la mesure de l'humidité
(Rth) :
|
Encadré
en vert
:
|
oscillateur
astable basse fréquence.
|
|
Encadré
en rouge
:
|
étage
d'adaptation d'impédance.
|
|
Encadré
en bleu
:
|
commutateur
analogique dédié
à la mesure de la
capacité du capteur
Rth.
|
|
Encadré
en violet
:
|
potentiomètre
de calibration du capteur
d'humidité.
|

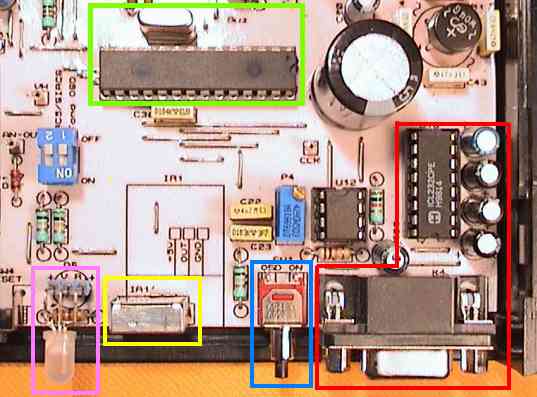

Section droite
de la façade et gestion du montage
:
|
Encadré
en vert
:
|
microcontrôleur PIC16F876
et son
quartz
|
|
Encadré
en rouge
:
|
embase
RS232 et son convertisseur TTL
- NRZ.
|
|
Encadré
en bleu
:
|
poussoir
d'activation de l'OSD.
|
|
Encadré
en
jaune :
|
récepteur
infrarouge.
|
|
Encadré
en
violet
:
|
led
bicolore déterminant
l'état de
fonctionnement.
|
Section
gauche de la façade :
|
Encadré
en vert
:
|
poussoir
de Reset du microcontrôleur.
|
|
Encadré
en rouge
:
|
poussoir
permettant la programmation
des codes infrarouges.
|
|
Encadré
en bleu
:
|
poussoir
de désactivation
de l'incrustation OSD.
|
|
Encadré
en
jaune :
|
petit
circuit imprimé permettant
d'interconnecter le capteur
d'humidité.
|
|
Encadré
en
violet
:
|
embase
DIN d'interconnexion des capteurs
de température IN
ou OUT.
|
Eléments
en fond de boîtier :
|
Encadré
en vert
:
|
picots
tulipes permettant de placer
un interrupteur général
ON/OFF (option).
|
|
Encadré
en rouge
:
|
buzzer
attestant de la réception
des ordres donnés
par l'utilisateur.
|
|
Encadré
en bleu
clair
:
|
embase
péritel
femelle à connecter
avec le magnétoscope,
décodeur, etc...
|
|
