   Mise en route du Météo OSD :

      Retirez tous les circuits intégrés de leurs supports respectifs, ainsi que le capteur de pression et d'humidité. Déconnectez la fiche DIN 6B assurant l'interconnexion des deux capteurs de température IN et OUT. Retirez le transistor D-MOS Q5 de ses trois picots.

      Mettez le montage sous tension et avec l'aide du schéma structurel téléchargeable à la page
[ Réalisation ] , mesurez les potentiels d'alimentation des broches suivantes :

     Dans le précédent tableau, assurez-vous de bien obtenir des potentiels de +13,2V. Si vous mesurez des tensions de +12V  au lieu des +13,2V requises, c'est que vous n'avez pas isolé correctement le régulateur U8 (7812) de son radiateur. Référez-vous à la page [ Réalisation ] pour connaître les modalités d'isolation...

   Etalonnage du Météo OSD :

      Le montage doit toujours être dépourvu de ses circuits intégrés.

     La plupart des mesures décrites ci-après sont référencées par rapport à la masse générale du montage. Vous pouvez utiliser le point test GND pour vous faciliter la tâche...

Point test GND : masse générale du montage

        Réglage du baromètre :

             Commencez par régler la tension d'alimentation du capteur de pression au moyen du potentiomètre P3.

Potentiomètre P3

             Ajustez P3 afin d'obtenir sur le point test V-POL, une tension de 10,00V par rapport à la masse générale du montage.

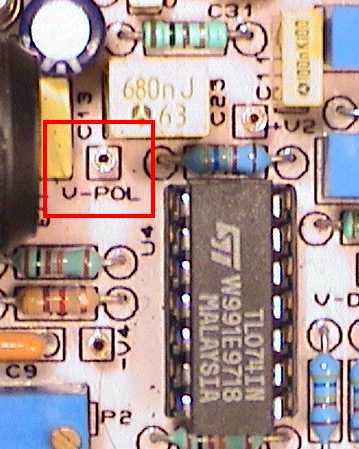

Point test V-POL



             Coupez l'alimentation générale du Météo OSD et insérez le capteur de pression MPX2100 dans ses quatre picots tulipes (attention au sens !).

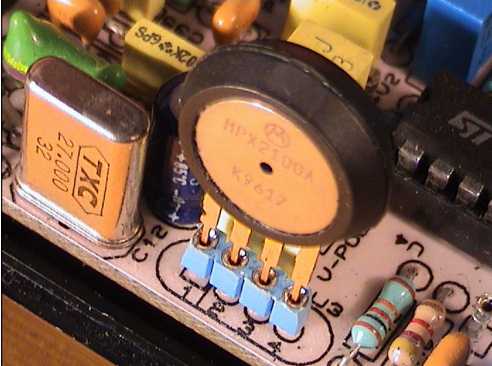

Positionnement du capteur de pression MPX2100

             Placez ensuite l'amplificateur opérationnel U4 (TL074) et le DC-DC U17 (ICL7660) dans leurs supports respectifs. Remettez le montage sous tension.

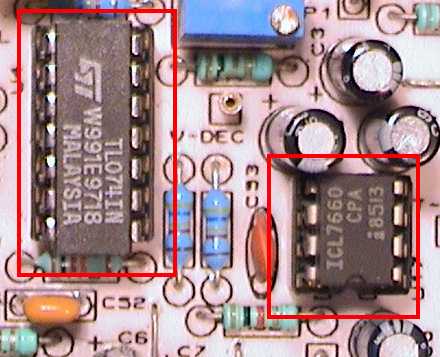

Circuits intégrés U4 (TL074) et U17 (ICL7660)

             Ajustez à nouveau avec grande précision la tension présente sur le point test V-POL au moyen du potentiomètre P3 afin d'obtenir une tension de 10,00V sur V-POL (le potentiel a légèrement diminué après la mise en place du capteur MPX2100).

             Vérifiez d'avoir sur la broche 11 de U4 (TL074) un potentiel négatif de l'ordre de -4,6V par rapport à la masse générale du montage.

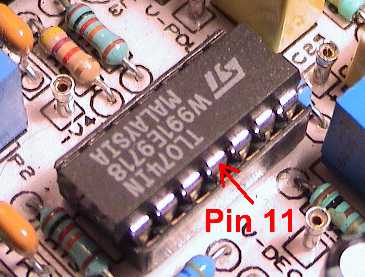

Broche numéro n°11 de U4 (TL074)




             Placez les sondes de votre voltmètre sur les points tests +V2 (sonde rouge) et -V4 (sonde noire).  Relevez sur un papier le potentiel mesuré par le capteur MPX2100 proportionnel à la pression.
               Par exemple je relève un potentiel de : 40,9mV.


Points tests -V4 et +V2

             Ensuite, effectuer le calcul suivant :

                                     Valeur mesurée   x   25   =  potentiel du point test VP


               En reprenant ma mesure précédente, nous obtenons : 40,9.10-3 x 25 = 1,0225 volts. Nous ne conserverons que 3 premiers chiffres après la virgule, soit 1,022V.




            Muni de votre voltmètre, placez la sonde rouge sur le point test VP et la sonde noire sur la masse générale du montage (GND). Réglez le potentiomètre P2 de façon à obtenir sur VP un potentiel égal à la valeur précédemment calculée, soit dans mon cas, une tension de 1,022V.

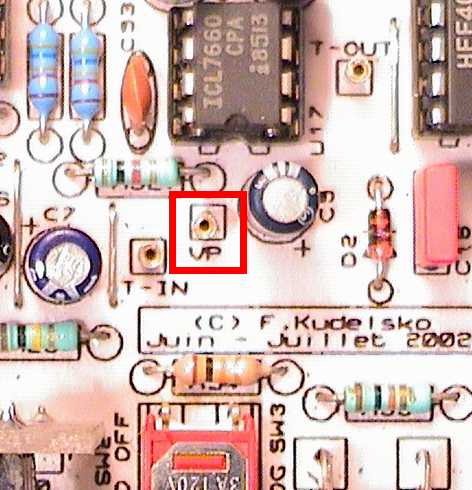

Point test VP

Potentiomètre P2

             Le baromètre st désormais étalonné.

            Gardons à l'esprit  que la pression atmosphérique est fonction de l'altitude à laquelle votre baromètre se situe. Ainsi, nous verrons à la page [ Correction ] comment corriger votre baromètre par rapport à la pression de référence mesurée régions par régions par Météo France...

        Réglage de l'hygromètre (mesure de l'humidité relative) :

            Mettez le dispositif  hors tension.

            Placez l'amplificateur opérationnel U11 (LM324) puis U12 (NE555) et U13 (4066) sur leurs supports respectifs. Implantez le transistor Q5 (BS170) dans les 3 picots qui lui sont destinés.

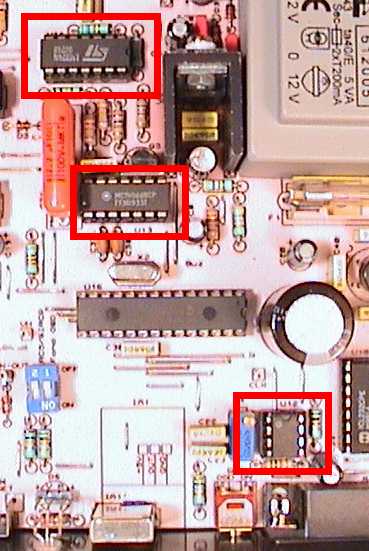

Circuits intégrés U11 (LM324), U12 (NE555) et U13 (4066)

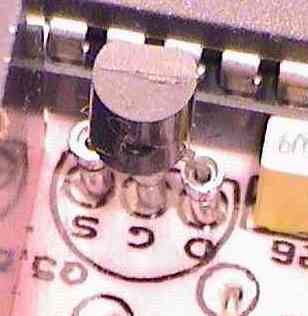

Transistor D-MOS Q5 (BS170)

            Avec l'aide d'un capacimètre, mesurez la capacité présente aux bornes de votre capteur d'humidité.

Mesure de la capacité présente
aux bornes du capteur d'humidité (ici 132pF).

          Replacez le capteur d'humidité sur le connecteur du Météo OSD.

Capteur d'humidité vissé en façade du boîtier et relié à son connecteur

          Mettez le montage sous tension et placez la sonde rouge de votre voltmètre sur le point test VH et la sonde noire sur la masse générale du montage  (GND).

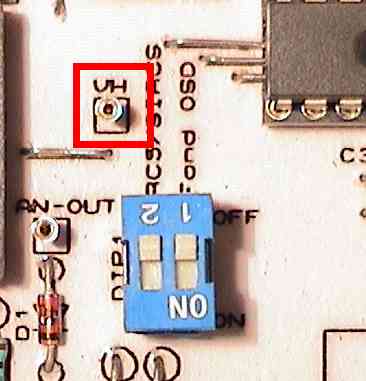

Point test VH

          Réglez le potentiomètre P4 en fonction de la capacité du capteur mesurée précédemment au capacimètre.  Pour ma part, la capacité mesurée était de 132pF et par conséquent je règle le potentiomètre P4 jusqu'à obtenir un potentiel de 132mV entre les points tests VH et GND.

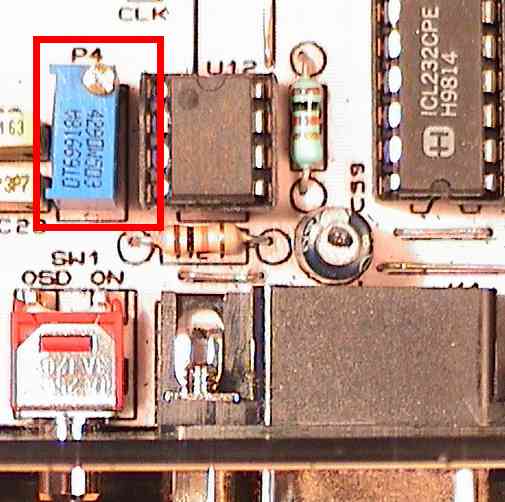

Potentiomètre P4

        Désormais l'hygromètre est étalonné.

       Réglage du thermomètre externe OUT :

         Hors tension, enfichez dans son embase la fiche DIN 6B mâle reliée elle-même aux deux capteurs de températures IN et OUT.

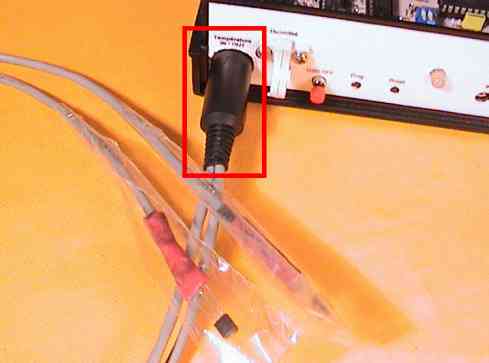

La fiche DIN mâle est insérée dans son embase femelle.

         Mettez le montage sous tension. Placez la sonde rouge de votre voltmètre sur le point test V-DEC et la sonde noire sur la masse générale du montage (GND).

Point test V-DEC

         Réglez le potentiomètre P1 de manière à obtenir un potentiel de 500mV sur le point test V-DEC.

Potentiomètre P1

       Le thermomètre OUT est désormais étalonné.

       Réglage du thermomètre interne IN :

        Aucun réglage n'est nécessaire...

   Mise en place des derniers composants :

         Hors tension, mettez en place les circuits intégrés suivants :

       Le multiplexeur et le CAN : Placez le multiplexeur U5 (4052) et le convertisseur analogique - numérique 12 bits U6 (MAX187) dans leurs supports respectifs.

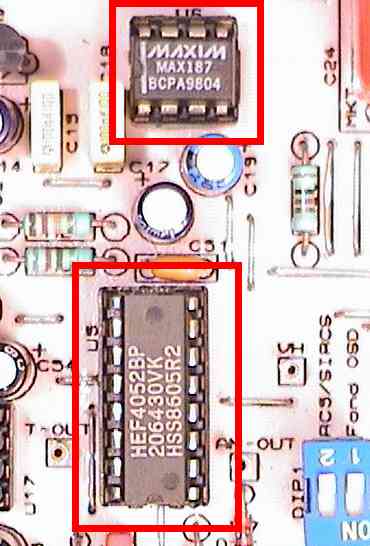

Circuits intégrés U5(4052) et U6 (MAX187)

       Le circuit OSD et le commutateur vidéo : Placez le générateur de caractères OSD U14 (SAA5244A) et le commutateur vidéo U15 (TEA2014A) dans leurs supports.

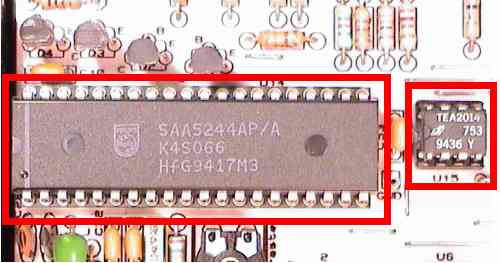

 Circuits intégrés U14 (SAA5244A) et U15 (TEA2014A)

       Le microcontrôleur et la liaison série : Placez le microcontrôleur U16 (PIC16F876-04/P) et le convertisseur TTL - NRZ U18 (MAX232) dans leurs supports.

  Circuits intégrés U16 (PIC16F876-04/P) et U18 (MAX232)

   Les dernières vérifications :

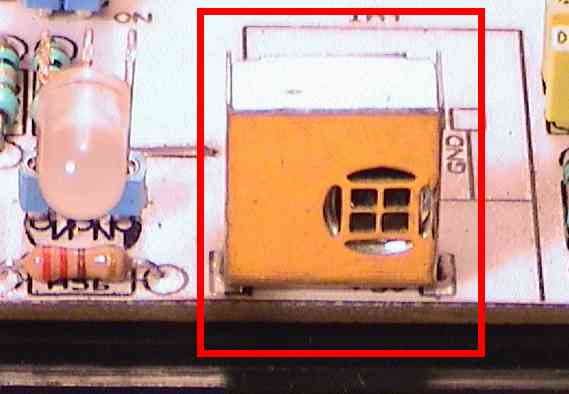

            Le récepteur infrarouge IR1 est soudé sur le circuit imprimé. Le circuit imprimé est conçu pour recevoir deux récepteurs différents : Velleman ou Sony.
               Référez-vous à la page [ Réalisation ] pour de plus amples détails sur les récepteurs IR.

   Pour ma part, j'ai opté pour un récepteur infrarouge du distributeur Velleman.

            Les 2 DIP de programmation doivent être sur la position OFF.

Dips en position OFF

        Vous pouvez désormais passer à la mise en route complète du Météo OSD décrite à la page
 [ Utilisation ].
