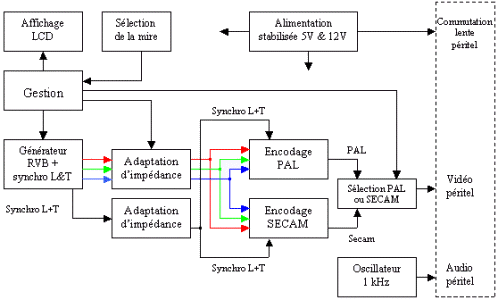

 Schéma
fonctionnel du générateur de mires :
Le
générateur de mire repose sur une structure à
double microcontrôleur.
Le premier assure l'ensemble de la gestion du
dispositif (affichage LCD, sélection de la mire et du standard
de sortie vidéo, commutation standard, etc...).
Le second
est chargé de produire quatre signaux spécifiques nommés
respectivement : composante rouge, composante verte, composante
bleu et synchronisations. Ces
composantes sont les quatre signaux nécessaires à la fabrication de
la vidéo composite
PAL ou SECAM d'après la norme de télédiffusion
625 lignes à double trame entrelacée.
Le
signal de synchronisation comporte à la fois les composantes
des synchronisations ligne et trame.
Enfin, un générateur
de signal carré rudimentaire permet d'obtenir une fréquence
de 1kHz dans le spectre audible pour le contrôle de la section
audio du téléviseur.
De
quelle manière générère t-on une mire
de barres (par exemple) :
Afin de comprendre la conception des différentes mires vidéo
composites,
je vous propose d'examiner la structure des composantes de base
R, V,
B
et la synchronisation ligne d'une mire de barres.

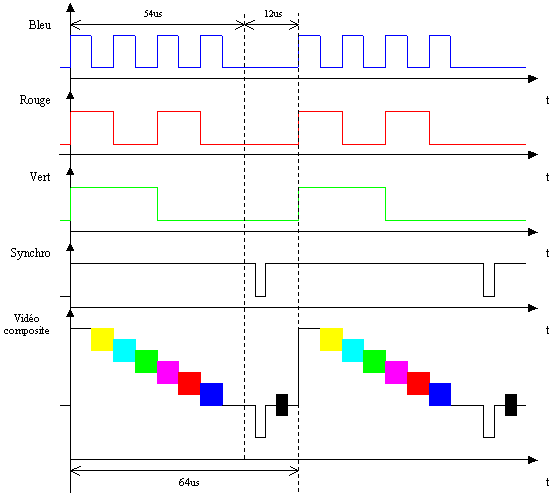

Chronogrammes
des différentes composantes pour une mire de barres.
Dans les chronogrammes précédents, nous observons
la relation existante entre "la couleur" obtenue sur la vidéo composite
PAL
ou SECAM
et le codage des trois composantes R,
V
et B présent
en sortie du microcontrôleur MIRE (IC2).
Ces
composantes répondent aux états logiques
suivants:
|
Composantes
|
Blanc
|
Jaune
|
Bleu-clair
|
Vert
|
Violet
|
rouge
|
Bleu
|
Noir
|
|
B
(pin 8)
|
1
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
|
R
(pin 9)
|
1
|
1
|
0
|
0
|
1
|
1
|
0
|
0
|
|
V
(pin 10)
|
1
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|

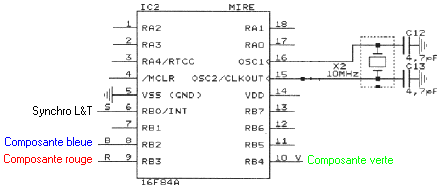

avec 1 = 5V et
0 = 0V en sortie du microcontrôleur IC2 (MIRE)
comme ci-dessous :
La synchronisation ligne doit respecter scrupuleusement les durées
suivantes :
|
Palier
avant
|
1
us
|
|
Synchronisation
ligne
|
5
us
|
|
Palier
arrière (burst)
|
6
us
|
Durées utilisées
dans la synchronisation ligne.
Le palier arrière
supporte la synchronisation couleur nommée BURST.
Voici les différents
oscillogrammes des 4 composantes R,
V,
B
et synchronisation ligne :

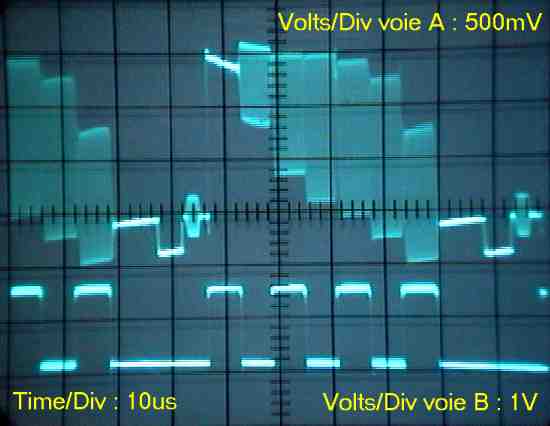

La trace supérieure
représente la vidéo composite PAL de la mire de barre.
La
trace inférieure représente la composante bleu
prise sur la résistance R19.

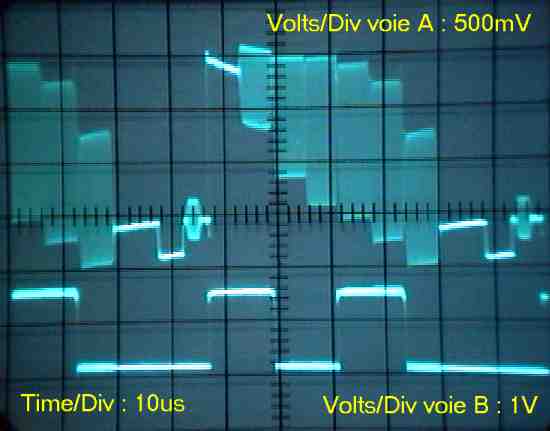

La trace supérieure
représente la vidéo composite PAL de la mire de barre.
La
trace inférieure représente la composante
rouge prise sur la résistance
R26.
 .

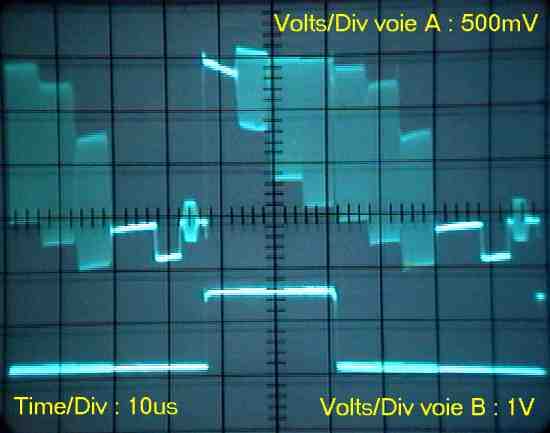

La trace supérieure
représente la vidéo composite PAL de la mire de barre.
La
trace inférieure représente la composante verte
prise sur la résistance R22.

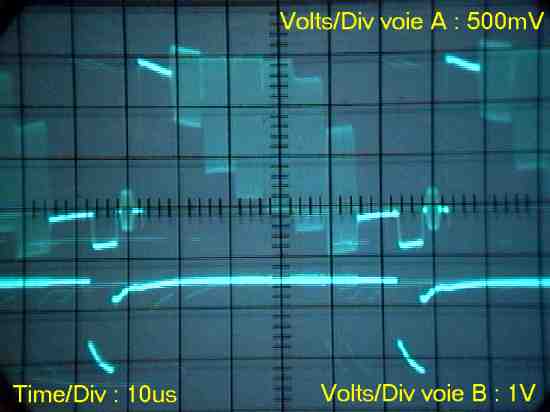

La trace supérieure
représente la vidéo composite PAL de la mire de barre.
La
trace inférieure représente le signal de
synchro ligne pris sur la résistance
R29.
Chronogrammes de
la synchronisation trame :
La
synchronisation trame est encadrée entre des signaux de pré-égalisation
et post-égalisation
composés de créneaux
conventionnels de durées
32us
(c'est la moitié d'une ligne conventionnelle 64us). Notez
que le nombre de créneaux de pré et post égalisation
sont différents selon que l'on génére une trame
dite paire ou impaire, ceci afin de permettre l'entrelacement parfait
de deux trames consécutives (paire + impaire).
La
synchronisation trame
proprement dite est composée de créneaux
inversés dont la durée
est de 32us chacun.

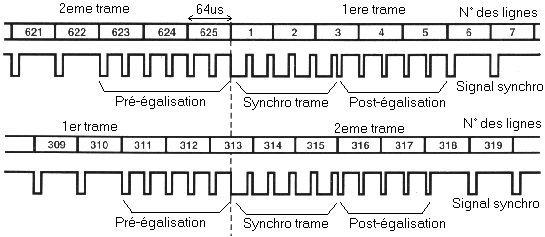

Numérotation des lignes dans
la phase de synchronisation trame.

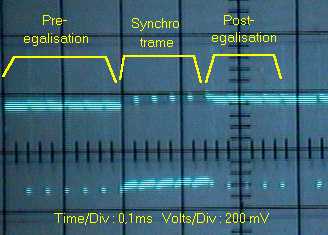

Aspect réel
de la synchronisation trame récupérée sur la
résistance R29.
Encodeur
PAL :
Dans
le schéma structurel simplifié ci-dessous, vous pouvez
observer les entrées et sorties des différentes composantes.
Ce schéma repose sur l'architecture de base proposée
par le constructeur du circuit encodeur PAL TDA8501.
Datasheet téléchargeable dans [
Datasheets
].
Encodeur
SECAM :
Dans
le schéma structurel simplifié ci-dessous, vous pouvez
observer les entrées et sorties des différentes composantes.
Ce schéma repose sur l'architecture de base proposée
par le constructeur du circuit encodeur
SECAM TDA8505.
Datasheet téléchargeable dans [
Datasheets
].
|
