 Démarrage du générateur de mires
:
A la mise sous tension et
après quelques secondes (affichage du titre, etc...), vous
obtenez par défaut le standard PAL comme
ci-dessous :
Durant
toute cette phase, l'image de votre téléviseur est
noire.
Après une pause de
deux secondes, le générateur envoie la première
mire (mire de barres) au standard PAL sur la prise péritel.
La sélection des différentes
mires
& standard

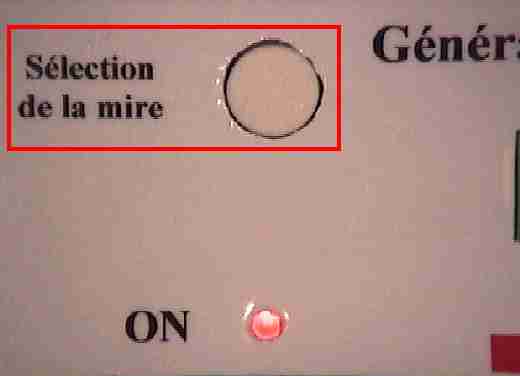

s'effectuent via le switch de façade nommé "Sélection
de la mire".
Cycle des différents messages de l'afficheur LCD :
Première mire : MIRE DE BARRES
Pression sur le switch => deuxième mire : MIRE QUADRILLAGE
Pression sur le switch => troisième mire : MIRE DE POINTS
Pression sur le switch => quatrième mire : MIRE ROUGE
Pression sur le switch => cinquième mire : MIRE VERTE
Pression sur le switch => sixième mire : MIRE BLEUE
Pression sur le switch => septième mire : MIRE BLANCHE
Pression sur le switch => huitième mire : MIRE NOIRE
Pression sur le switch => changement de standard : SECAM
Durant
toute cette phase, l'image de votre téléviseur est
noire.
Deux
secondes après, le générateur envoie
la mire de barre au standard SECAM.
Première mire : MIRE DE BARRES
Le
cycle d'affichage des différentes mires est identique au
format PAL précédent.
Au
bout du cycle SECAM, le générateur
permute à nouveau dans le standard PAL...
Aspect
réel des différentes mires :
Le
générateur de mires a été connecté
à une carte d'acquisition vidéo Pinnacle PC-TV.
|
8 mires =>
standard PAL
|
8 mires =>
standard SECAM
|
|
|
|
|
Mire de barres
|
|
|
|
|
|
|
|
Mire quadrillage
|
|
|
|
|
|
|
|
Mire de points
|
|
|
|
|
|
|
|
Mire
rouge
|
|
|
|
|
|
|
|
Mire
verte
|
|
|
|
|
|
|
|
Mire
bleue
|
|
|
|
|
|
|
|
Mire
blanche (sans cadre noir !)
|
|
|
|
|
|
|
|
Mire
noire
|
|
