Présentation du générateur de mires




  Avant propos :

    Malgré l'essor de la télévision numérique, un générateur de mires analogiques est un outil de base pour tout électronicien ou dépanneur ayant affaire à des signaux TV ou Vidéo. Dans sa nouvelle version, le présent appareil dispose de toutes les fonctionnalités indispensables pour les deux standards de télévision les plus utilisés en Europe PAL & SECAM.




Caractéristiques du générateur de mires :

         8 mires délivrées :
                   mire de barres normalisées;
                   mire de quadrillage;
                   mire de points;
                   mire de pureté rouge;
                   mire de pureté verte:
                   mire de pureté bleue
                   mire de pureté blanche;
                   mire de pureté noire.
         Standard de sortie vidéo : PAL et SECAM.
         Signal de synchronisation trame normalisé avec entrelacement des trames paires & impaires.
         Gestion de sélection des mires, affichage, choix de la norme par microcontrôleur (IC1).
         Génération de la mire par un second microcontrôleur (
IC2).

       Indication du standard et de la mire sélectionnée par un afficheur LCD alphanumérique.
         Sortie vidéo : 2 volts sous 75 ohms (sans charge).
         Signal audio de fréquence 1kHz délivré sur les canaux audio G et D de la prise péritel.
         Niveau du potentiel de commutation lente ajustable (0V à 12V).

         Alimentation secteur 220 V / 50 Hz.




Présentation externe du générateur de mires :

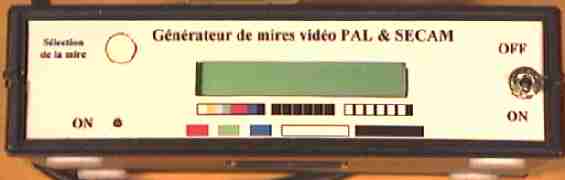

        Façade avant :

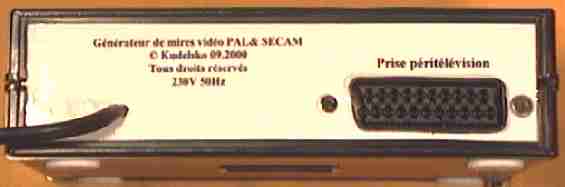

        Façade arrière :






Présentation interne du générateur de mires :

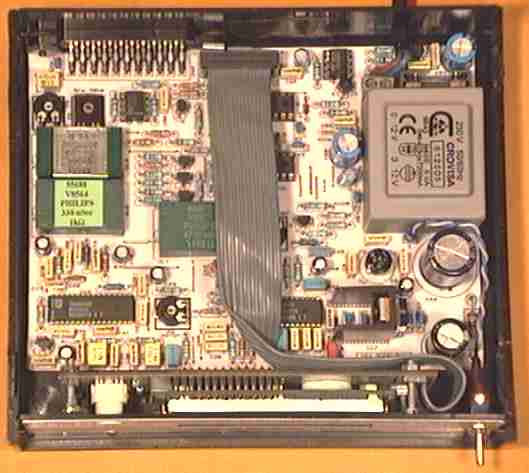

        Carte principale avec connecteur fil en nappe :




        Carte principale sans connecteur fil en nappe :





        Carte principale avec afficheur :

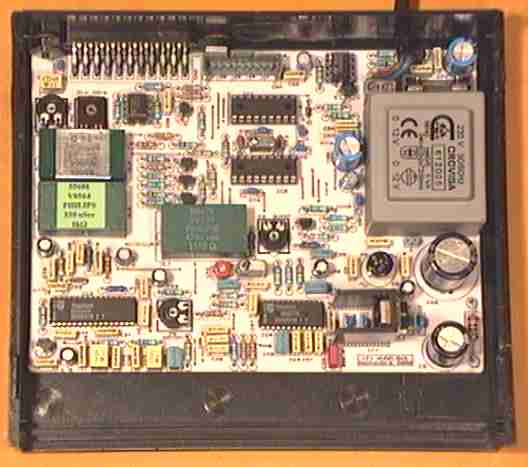

        Carte principale sans afficheur :




Repérage des principaux éléments constitutifs de la carte principale :

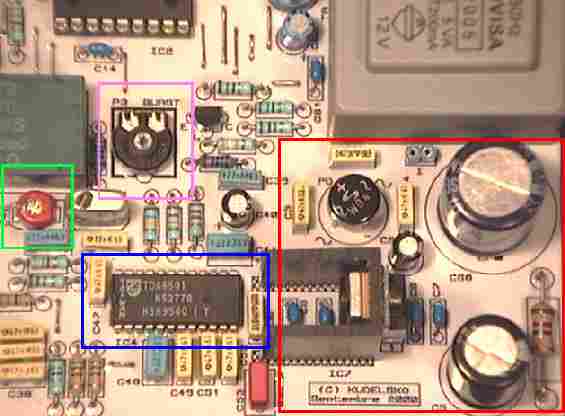

        Première partie :

Entouré en bleu :

encodeur PAL

Entouré en rouge :

redressement, filtrage et régulation

Entouré en vert :

réglage de l'oscillateur 4,43 MHz pour la chrominance PAL

Entouré en violet :

réglage de la position du BURST - PAL sur le palier arrière de la ligne vidéo.

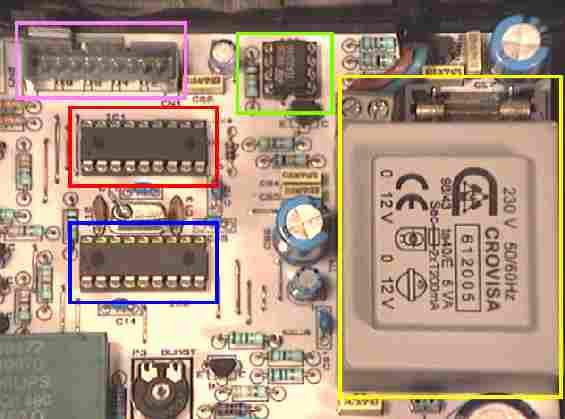

        Deuxième partie :



Entouré en bleu :

microcontrôleur 16F84A (IC2) générant la mire RVB+ synchro.

Entouré en rouge :

microcontrôleur 16F84A (IC1) assurant la gestion de l'affichage LCD + norme + choix de la mire.

Entouré en violet :

connecteur mâle type Philips reliant le module affichage de la façade.

Entouré en vert :

commutateur vidéo pour sélection de la norme.

Entouré en jaune :

alimentation, fusible, plot 2 bornes secteur.



        Troisième partie :

Entouré en rouge :

embase péritel femelle.

Entouré en bleu :

réglage du seuil de commutation lente.

Entouré en vert clair :

réglage du niveau de sortie audio du 1kHz.

Entouré en vert foncé :

astable oscillant à 1kHz (bande audio).

Entouré en violet :

lignes à retard 330ns pour le standard SECAM.

Entouré en jaune :

ligne à retard 470ns pour le standard PAL.

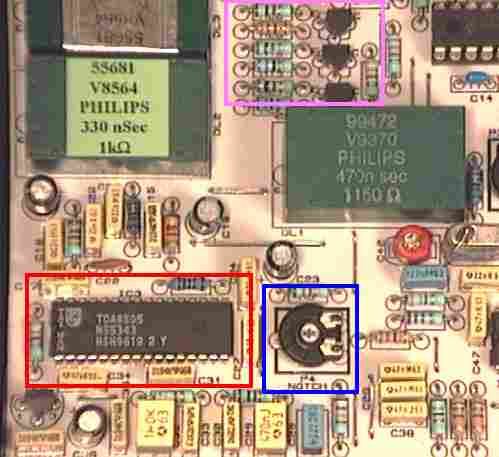

Quatrième partie :

Entouré en rouge :

encodeur SECAM.

Entouré en bleu :

réglage du filtre NOTCH.

Entouré en violet :

tampons RVB + synchro.

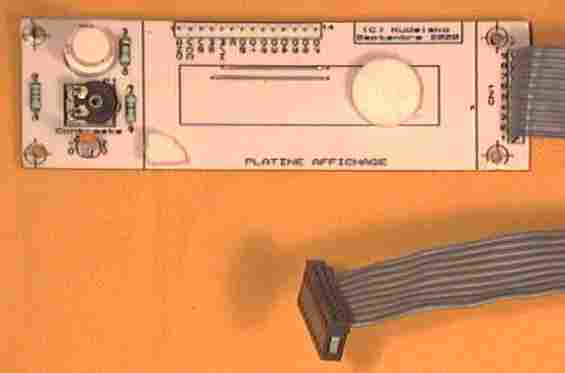

  Repérage des principaux éléments constitutifs de la carte façade :

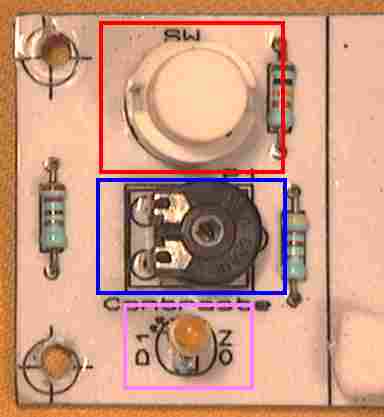

        Première partie :

Entouré en rouge :

switch de sélection de la mire et du standard.

Entouré en bleu :

réglage du contraste de l'afficheur LCD.

Entouré en violet :

visualisation de la mise sous tension (ON).

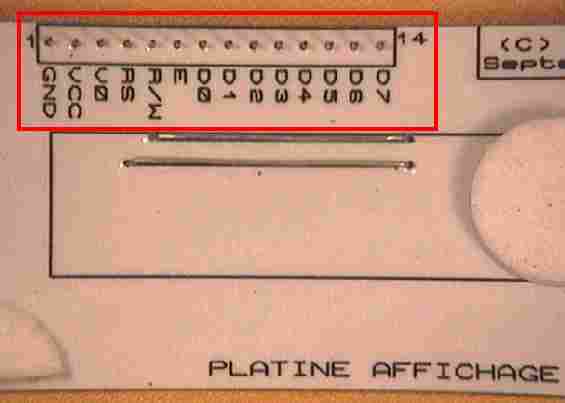

Deuxième partie :





Entouré en rouge :

connecteur (14 picots) pour afficheur LCD 1 ligne.

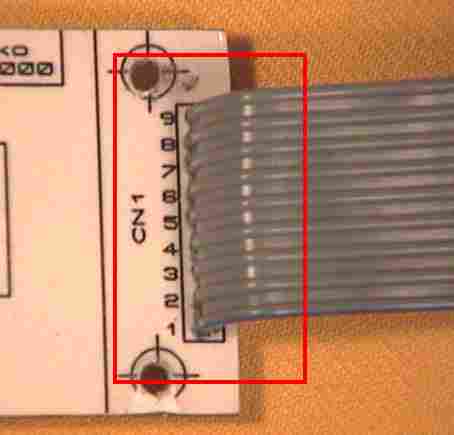

        Troisième partie :

Entouré en rouge :

connecteur 9 broches pour fil en nappe.

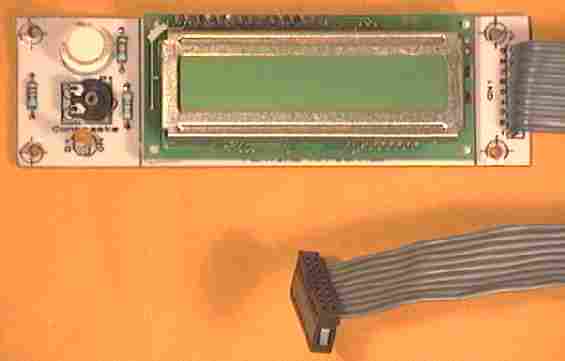

  Afficheur LCD 1 ligne à 16 caractères SAMSUNG  LTN 211 - N01 :


        Présentation de l'afficheur LCD :

    Il s'agit d'un afficheur conventionnel à cristaux liquides permettant de visualiser un total de 16 caractères alphanumériques sur une ligne.

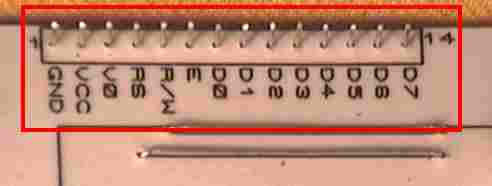

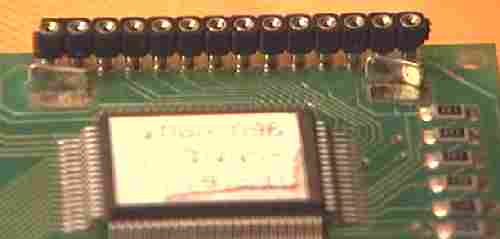

        Connecteur de l'afficheur LCD :

     Soudez sur le connecteur de l'afficheur à trous métallisés (couleur or) 14 picots sécables tulipes afin d'assurer un montage et démontage facilité.

    L'afficheur doit être une version 1 ligne.
