Introduction
:
Coeur
de cet instrument de mesure, la carte
mère constitue l'élément
clef de cette réalisation.
Elle
est chargée d'interconnecter
l'ensemble des cartes
(cartes filles et carte d'interfaçage
PC) tout en assurant un
montage et démontage simplifié
en vue d'un éventuel dépannage.
Le
microcontrôleur PIC16F877
est chargé d'orchestrer
l'ensemble des processus d'acquisition,
de synchronisation,
etc... tout en assurant la
communication
avec votre PC.
De
part la présence de nombreuses
pistes, la réalisation de la carte mère en double
face devra être tout
particulièrement soignée...

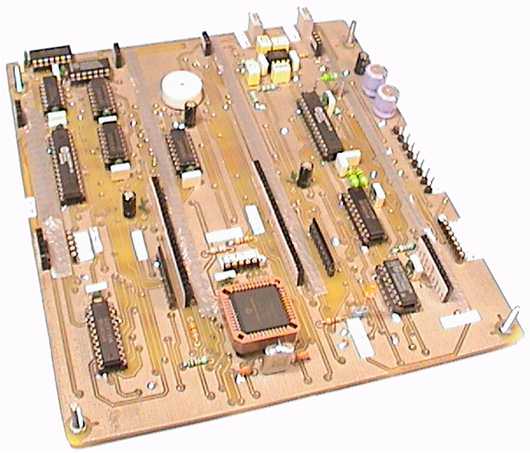

Aspect
de la carte
mère
Repérage
des principaux éléments
de la carte mère :
Connecteurs
femelles de la carte mère dédiés
aux cartes filles :

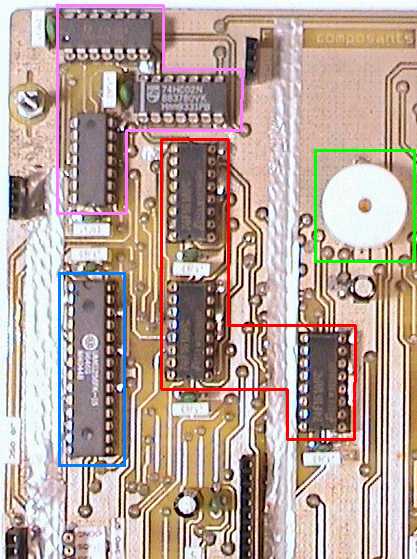

Section
haute à gauche de la carte mère
:
|
Encadré
en
rouge
:
|
triple
compteurs
binaires ultrarapides.
|
|
Encadré
en violet
:
|
circuits
logiques participant au
processus d'acquisition
de données.
|
|
Encadré
en bleu
:
|
mémoire
RAM dédiée
au stockage
des échantillons
de la Voie A.
|
|
Encadré
en vert
:
|
buzzer
délivrant un bip
lors de chaque action logicielle
sur
l'oscilloscope.
|
Section
basse à gauche de la carte mère :
|
Encadré
en
rouge
:
|
circuit
tampon pour le bus de données
Voie A.
|
|
Encadré
en violet
:
|
connecteur
J4 dédié à
la [
carte
RS232 & USB
].
|
|
Encadré
en bleu
:
|
microcontrôleur
principal et son quartz.
|
|
Encadré
en vert
:
|
connecteur
J5 dédié pour
une éventuelle extension
future de l'oscilloscope.
|

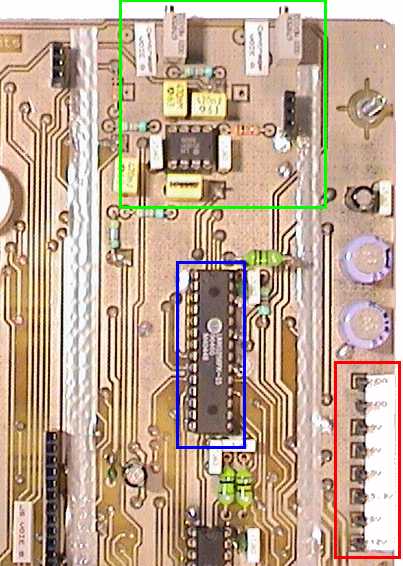

Section
haute à droite de la carte mère
:
|
Encadré
en
rouge
:
|
points
tests des différentes
alimentations de la carte mère.
|
|
Encadré
en bleu
:
|
mémoire
RAM dédiée
au stockage
des échantillons
de la Voie B.
|
|
Encadré
en vert
:
|
composants
participant au réglage
de la position verticale
des traces.
|

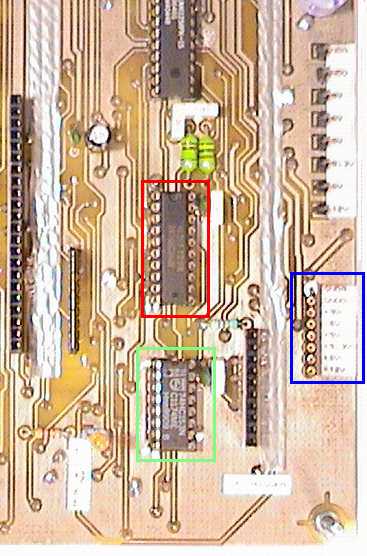

Section
basse à droite de la carte mère :
|
Encadré
en
rouge
:
|
circuit
tampon pour le bus de données
de la Voie B.
|
|
Encadré
en bleu
:
|
connecteur
relié à la
carte d'alimentation
[ Carte
alimentation
].
|
|
Encadré
en vert
:
|
circuit
de commutation des différents
triggers (Voie A, Voie
B et Externe).
|
|

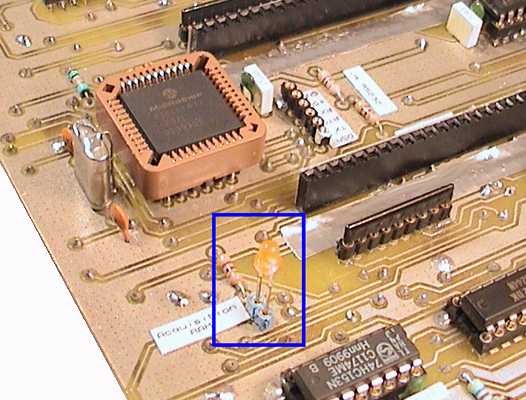

Encadré
en bleu
:
|
led
clignotant au rythme de
l'acquisition des échantillons
en RAM.
|
Eléments
d'isolation entre les cartes filles
et la carte mère :
Afin
d'éviter un éventuel
court-circuit
entre les cartes filles et
la carte mère, prenez soin de
disposer sur cette dernière quelques bandes adhésives
isolantes autocollantes comme ci-dessous
:

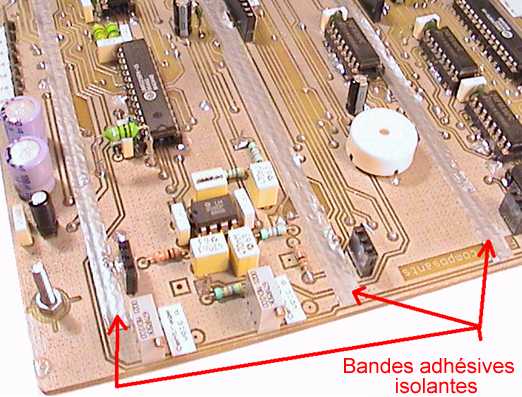

Repérage
des bandes adhésives isolantes
disposées
à l'emplacement
des cartes filles Voie A, Voie B
et Trigger.

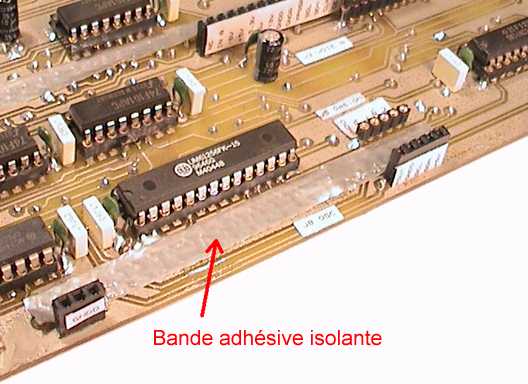

Repérage
de la bande adhésive isolante
disposée
à l'emplacement
de la carte fille oscillateur.
Principaux
connecteurs de la carte mère
:

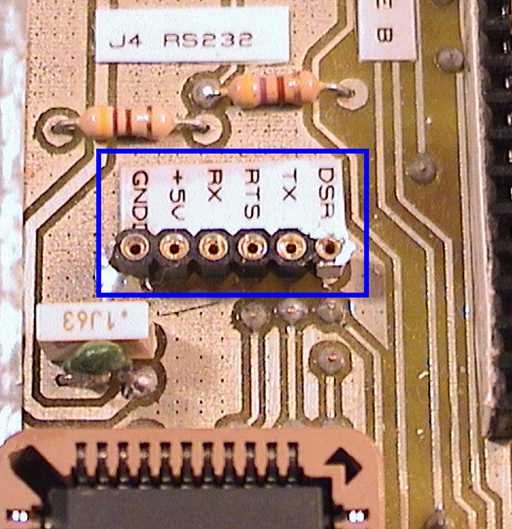

Connecteur
dédié à recevoir
la nappe de la carte RS232 & USB
:
Connecteur
J4

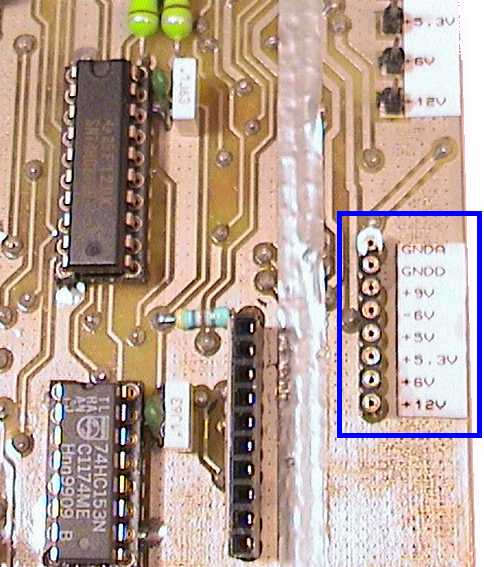

Connecteur
dédié à recevoir
la nappe de la carte alimentation :
Connecteur
J2
|
