Téléchargement de la nomenclature de la carte mère :    22,3 ko

  Nomenclature de la carte mère :

Résistances 1/4 W - 5% :
470 : R1, R11, R16
10k : R5, R6, R8, R17
4,7k : R12, R13
47k : R2, R3, R14, R15

Réseau de résistances :
1k : R4, R9  (1 commun + 8 résistances type L91S ou équivalent).

Ajustables multi-tours à piste Cermet :
47k : R7, R18 (accessibles depuis la face avant du coffret).

   Le routage de la carte mère permet de recevoir deux types d'ajustables Cermet.

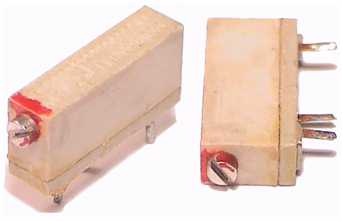

       - Ajustable Cermet de type 67X (réglage sur le côté) :

Pour ma part, j'ai employé les modèles 67X.

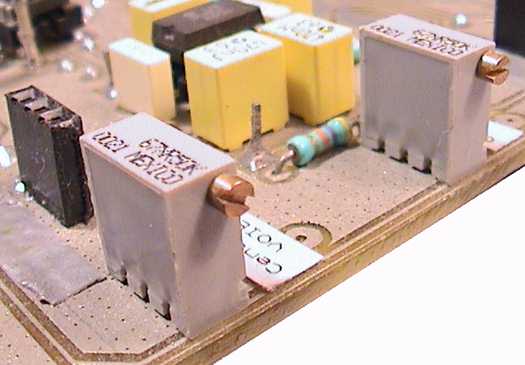

       - Ajustable Cermet de type 89P ou T18 :

Condensateurs chimiques polarisés :
10µF/16v : C4, C13
22µF/16V : C11, C16
100µF/16V : C12, C17


Condensateurs plastiques LCC non polarisés :
1nF : C9, C15, C31, C32, C33, C34, C35, C36, C37, C38, C39, C40, C41, C43,
100nF : C1, C3, C5, C10, C14, C20, C21, C22, C23, C24, C25, C26, C27, C28, C29, C30, C42
470nF : C2, C6, C18, C19


Condensateurs céramiques :
4,7pF : C7, C8

Inductances moulées :
100µH : L1, L2, L3


Diodes leds de 5mm de diamètre :
LED-AC (orange) : D1 (à placer en façade du coffret).


Circuits intégrés :
74F161APC ou AN (compteur binaire ultrarapide) : U1, U5, U10 + supports tulipes 16 broches.
UM61M256k-15 (RAM 32k x 8 - 15ns) : U2, U9 + supports tulipes étroits 28 broches.
74HC244 (octuple tampon) : U4, U11 + supports tulipes 20  broches.
74HC14 (sextuple trigger de Schmitt) : U12 + support tulipe 14 broches.
74HC00 (quadruple porte NAND à quatre entrées) : U7 + support tulipe 14 broches.
74HC02 (quadruple portes NOR à quatre entrées) : U8 + support tulipe 14 broches.
74HC153 (double multiplexeur 4 vers 1) : U13 + support tulipe 16 broches.
LM358 (amplificateur opérationnel) : U3 + support tulipe 8 broches.
PIC16F877-20/L (modèle PLCC - 20MHz) : U6 + support PLCC 44 broches.

   Ne remplacez pas les 74F161APC ou AN par des modèles 74HC161.
        Par exemple, vous pouvez vous procurer les 74F161 chez http://www.electronique-diffusion.fr/

   Ne remplacez pas les 74HCxx par des modèles 74HCTxx, ni par des 74LSxx.

   Choisissez des RAM possédant un temps d'écriture de 15ns => UM61M256k-15.

Quartz :
20MHz : Y1

Divers :
B1 : buzzer piezo pour circuit imprimé sans oscillateur.
JP2 : 2 picots tulipes pour sélection Voie A ou Voie B.
J3, J4 : 2 barrettes femelles 22 broches au pas de 2,54 (contact à pince pour broches carrées)
J3', J4' : 2 barrettes femelles 3 broches au pas de 2,54 (contact à pince pour broches carrées)
J8 :  1 barrette femelle 5 broches au pas de 2,54 (contact à pince pour broches carrées)
J8' : 1 barrette femelle 3 broches au pas de 2,54 (contact à pince pour broches carrées)
J7 :  1 barrette femelle 10 broches au pas de 2,54 (contact à pince pour broches carrées)
J7' : 1 barrette femelle 3 broches au pas de 2,54 (contact à pince pour broches carrées)
J4 : 1 barrette de 6 picots tulipes sécables
J5 : 1 barrette de 5 picots tulipes sécables
J2 : 1 barrette de 8 picots tulipes sécables
8 picots droits d'une barrette sécable pour les points tests des potentiels d'alimentation.
Circuit imprimé double face : 168 x 190

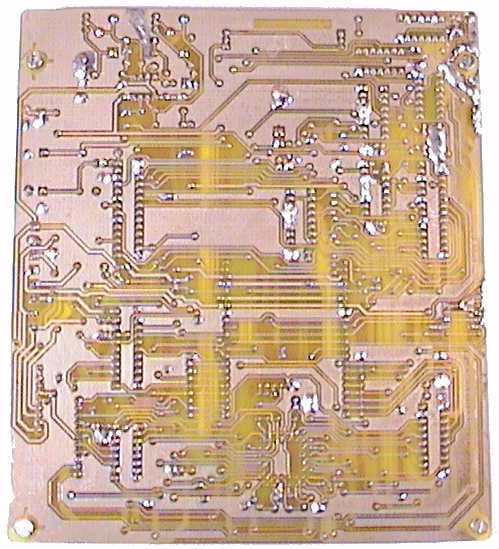

  Face arrière côté soudures du circuit imprimé :

      Le blindage utilisé sur l'ensemble des cartes n'est pas un luxe, mais une obligation vis à vis des signaux analogiques de très faibles amplitudes.
      Dès lors, faîtes extrêmement attention de ne pas provoquer de courts-circuits entre les blindages reliés à la masse digitale (GNDD) ou analogique (GNDA) et les différentes pistes et pastilles du circuit imprimé. Après soudures, utilisez une loupe à fort grossissement et éliminez les éventuels pontages de soudure avec de la tresse à dessouder (pas de pompe à dessouder !).

 Aspect côté soudures

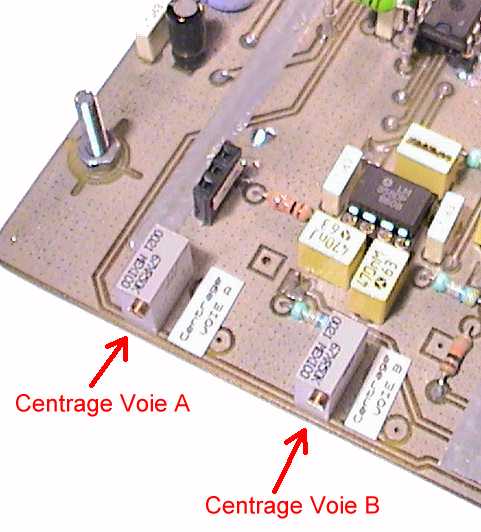

  Positionnement des deux réglages de la carte mère :

      Les différents réglages sont explicités dans le chapitre consacré à l'étalonnage des différentes cartes de l'oscilloscope. Référez-vous au chapitre [ Etalonnage ] de l'oscilloscope pour en savoir plus.

 Désignation spatiale des principaux réglages de la carte mère

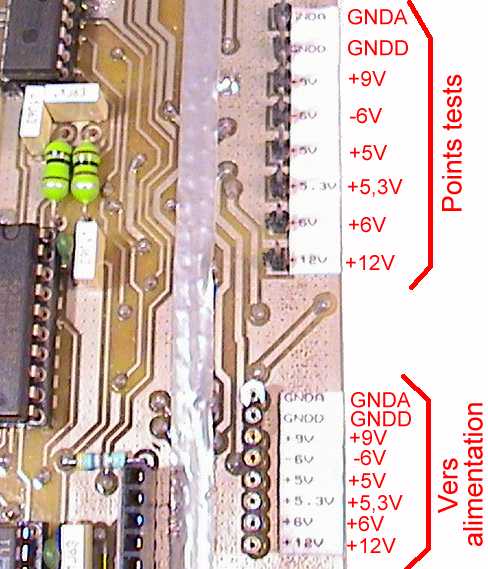

  Points tests et connecteur d'alimentation :

  Quartz Y1 :

      Prenez soin de relier le boîtier du quartz Y1 de 20MHz à la masse digitale GNDD en utilisant la pastille du circuit imprimé prévue à cet effet comme ci-après :

  Aspect de l'implantation et des typons :

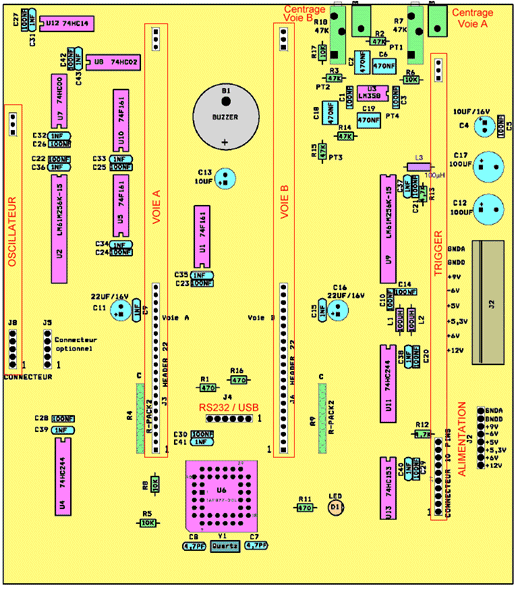

        Implantation des composants :

Cliquez sur l'image précédente pour agrandir l'implantation

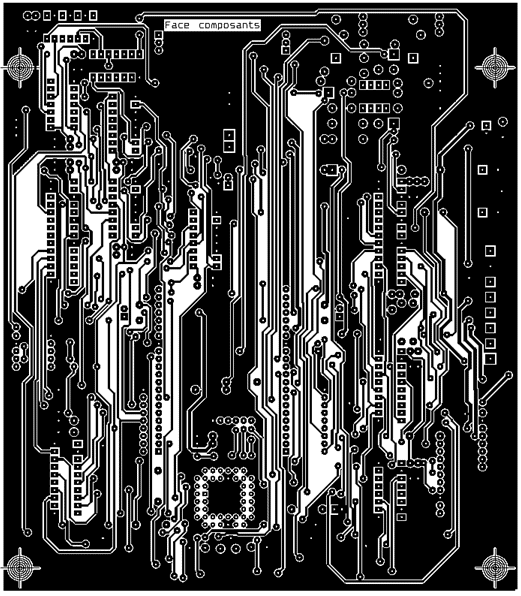

        Cuivre côté composants :

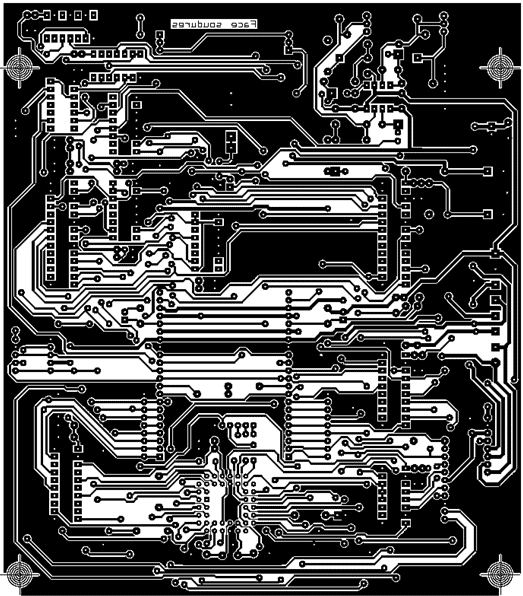

        Cuivre côté soudures :

  Téléchargement du schéma structurel, implantation, cuivres au format PDF :

       Schéma structurel de la carte mère :   270 ko
       Implantation des composants de la carte mère :    53,6 ko
       Cuivre côté composants de la carte mère :   750 ko
       Cuivre côté soudures de la carte mère :   647ko


Après impression des typons, assurez-vous de bien obtenir une échelle 1:1.
Si cela n'est pas le cas, modifiez les paramètres de mise à l'échelle
de votre imprimante.
