Présentation : carte fille trigger



Introduction :

       Connectée verticalement sur la carte mère de l'oscilloscope, la carte fille trigger est chargée de synchroniser les traces affichées sur le graticule de l'oscilloscope en déclenchant le dispositif d'acquisition de données pour une valeur appropriée du signal analogique d'entrée.

Carte fille trigger


       Bien que rudimentaire, cette carte fille trigger remplie parfaitement son rôle pour la plupart des signaux périodiques à visualiser. Le déclenchement s'effectue sur la pente ascendante (upward slope) du signal analogique d'entrée pour un point proche de la valeur moyenne du signal. Ce point étant réglable pour l'ensemble des trois triggers : trigger Voie A, trigger Voie B et trigger Externe.

       Nous avons décidé de ne pas placer les trois ajustables en façade du coffret sachant que les réglages sont à réaliser une fois pour toute lors de l'étalonnage de l'appareil.
       Référez vous au chapitre
[ Etalonnage ] de l'oscilloscope pour en savoir plus.

      D'autre part, nous avons ajouté lors du routage de la carte trigger, des lignes de données supplémentaires non utilisées à ce jour. En effet, l'année prochaine nous pourrions envisager l'étude de nouvelles fonctions de déclenchements...



Caractéristiques de la carte fille trigger :

        Impédance d'entrée du trigger externe : 10 Mohms.
        Déclenchement sur la valeur moyenne du signal sur front ascendant.



    Repérage des principaux éléments de la carte fille :

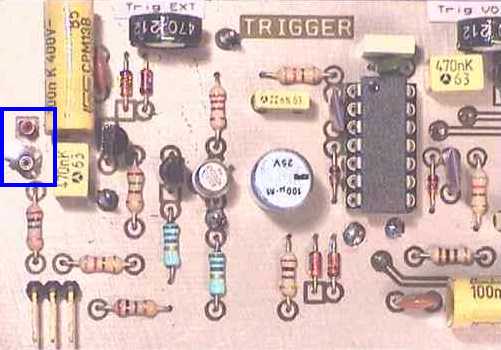

        Partie gauche de la carte fille :

       L'entrée du trigger externe est matérialisée par les deux picots tulipes à l'extrème gauche de la carte fille. Cette entrée sera directement reliée au connecteur BNC (Trigger Externe) placé en façade du boîtier au moyen d'un câble blindé le plus court possible afin de minimiser les capacités parasites !



Gros plan sur l'étage d'entrée : trigger externe.

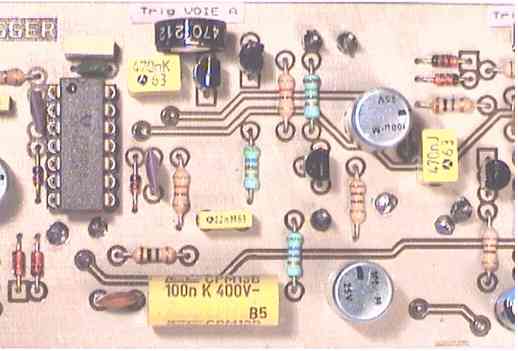

        Partie centrale de la carte fille :

       La partie centrale de la carte fille est dédiée à la gestion du trigger de la Voie A.

Gros plan sur l'étage : trigger Voie A.

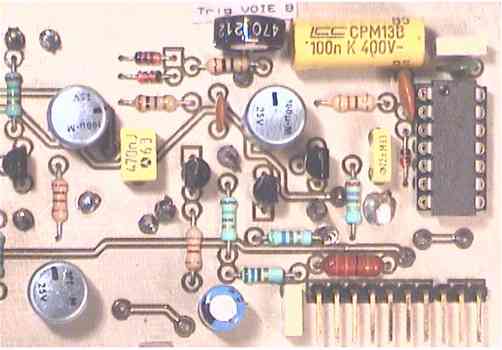

        Partie droite de la carte fille :

      La partie droite de la carte fille est dédiée à la gestion du trigger de la Voie B.

Gros plan sur l'étage : trigger Voie B.



    Positionnement de la carte fille trigger sur la carte mère :

       Afin de faciliter un éventuel dépannage de l'oscilloscope, nous avons opté dès les premières phases d'études pour l'emploie de plusieurs cartes filles effectuant chacune une tâche spécifique de l'oscilloscope.
       La carte fille
trigger prend place sur l'extrémité gauche de la carte mère.

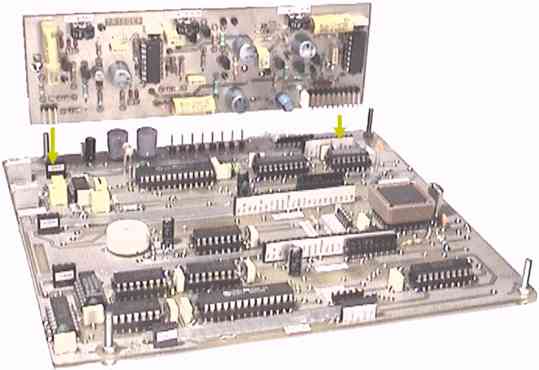

Emplacement des deux connecteurs femelles de la carte mère
dédiés à la
carte fille trigger.




        L'insertion de la carte fille doit s'effectuer sans forcer afin de ne pas endommager la carte mère par une flexion trop importante de celle-ci.

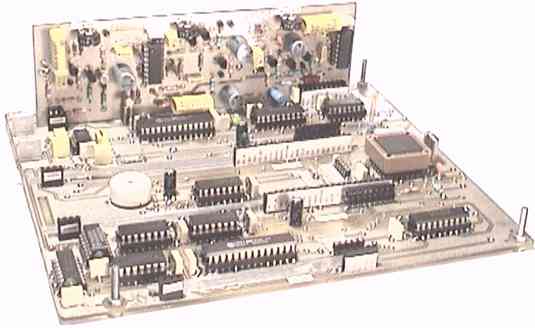

Carte fille trigger parfaitement positionnée sur la carte mère.




      Les
deux connecteurs longitudinalement espacés améliorent la rigidité mécanique des cartes filles.       Par commodité, nous avons ajouté la désignation des différents signaux transitant sur les connecteurs femelles concernés.

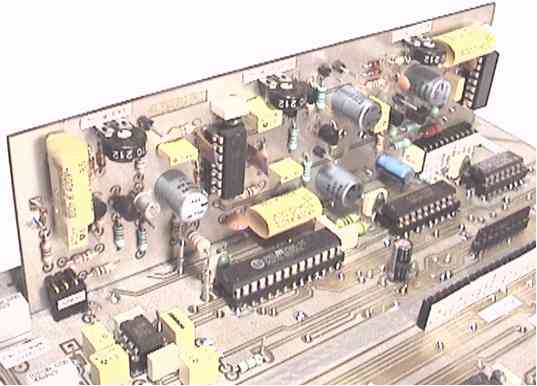

Gros plan sur les deux connecteurs.
