Nomenclature
de la carte fille trigger
:
Résistances
1/4 W - 5% :
150 : R2, R11, R20
270 : R9, R18, R27
560 : R3, R8, R12, R17, R21,
R26
820 : R1, R10, R19, R5, R14,
R23
10M : R4, R6, R13, R15, R22,
R24
Condensateurs chimiques polarisés
:
22µF/16v
: C19
100µF/16V : C5, C11,
C17, C20
Condensateurs plastiques haute
tension non
polarisés :
100nF/400V
: C4, C10, C16 ( les modèles
250V peuvent aussi convenir.  N'utilisez
pas des 100V).
Condensateurs plastiques LCC non
polarisés :
22nF
: C2, C8, C14
100nF : C21, C24, C25
470nF
: C6, C12, C18
Condensateurs céramiques
:
1nF : C22,
C23 ( ne
pas les remplacer par des modèles
plastiques).
100pF : C1, C7, C13
330pF
: C3, C9, C15
Diodes
:
1N4148
: D2, D3, D5, D6, D8, D9
BAT85 :
D1, D4, D7
Self
:
47µH
: L1
Circuits intégrés :
74HC14
(Hex Schmitt Inverter) : U1, U2. (
pas de 74HCT14,
ni de 74LS14).
Supports
de circuits intégrés tulipes :
2 supports 14 broches
Transistors
:
BF245A
: Q2, Q5, Q8
BC557C : Q1, Q4, Q7
2N2222A
: Q3, Q6, Q9
Ajustables
verticaux :
470 : R7,
R16, R25
Divers :
CNX1: barrette
de contacts mâles sécables au
pas de 2,54mm
Quelques
picots tulipes pour réaliser
les points tests.
Circuit imprimé
double face : 158 x 50
Face
arrière côté soudures
du circuit imprimé
:
Le
blindage utilisé sur l'ensemble
des cartes n'est pas un luxe, mais une
obligation vis à vis des signaux
analogiques de faibles amplitudes.
Dès
lors, faîtes
extrêmement attention
de ne pas provoquer de courts-circuits
entre le blindage relié à
la masse digitale (GNDD) et les différentes
pistes et pastilles du circuit imprimé. Après
soudures, utilisez une loupe à
fort grossissement et éliminez
les éventuels pontages de soudure
avec de la tresse à dessouder
(pas de pompe à dessouder !).
Aspect
côté soudures
Positionnement
des principaux réglages de la
carte fille trigger :
Les
différents réglages seront
explicités dans le chapitre consacré
à l'étalonnage des différentes
cartes de l'oscilloscope. Référez-vous au chapitre
[ Etalonnage
]
de
l'oscilloscope pour en savoir plus.

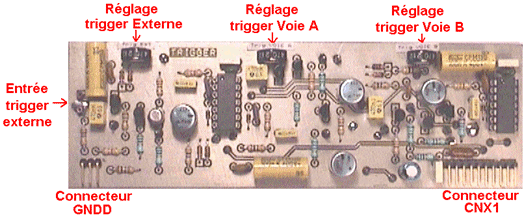

Désignation
spatiale des principaux réglages
de la carte fille trigger
Les
connecteurs :
Positionnement
des connecteurs :
Afin
d'améliorer le maintien mécanique
vertical de la carte fille implantée
sur sa carte mère, nous avons
placé lors du routage, deux connecteurs
longitudinalement opposés. Celui
de droite est constitué de 10
contacts (CNX1) et
celui de gauche est composé de 3
contacts
reliés à la masse digitale GNDD.

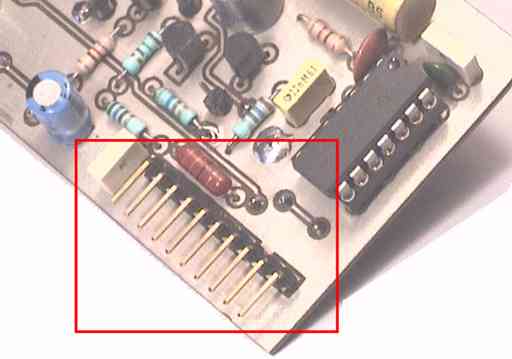

Connecteur
de droite CNX1 composé de 10 contacts.

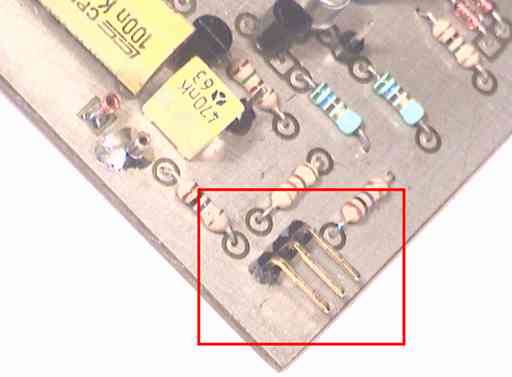

Connecteur
de gauche composé de 3 contacts
reliés à la masse digitale
(GNDD).

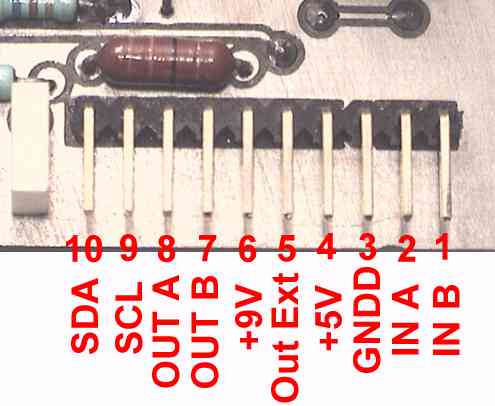

Brochage
du connecteur principal de droite CNX1:
Les
sorties OUTA,
OUTB
et OUT
Ext délivrent
des impulsions
de quelques
centaines de nanosecondes synchronisées avec un point approprié
des signaux présents sur les
entrées INA,
INB
ou trigger
externe.
Ces impulsions sont
chargées de piloter l'acquisition
des échantillons en
RAM
des
Voie A ou B de l'oscilloscope en fonction de l'étage
trigger sélectionné dans
le logiciel sous Windows.
Les
contacts du
bus I ²C (SDA broche 10 et SCL
broche 9) ne sont pas utilisés électriquement
sur la présente carte
trigger. Comme indiqué en début
de page [
Présentation
]
ces contacts ont été placés
pour d'éventuelles nouvelles
fonctions de la carte trigger...
Désignation
des broches du connecteur CNX1
Aspect
de l'implantation et des typons :

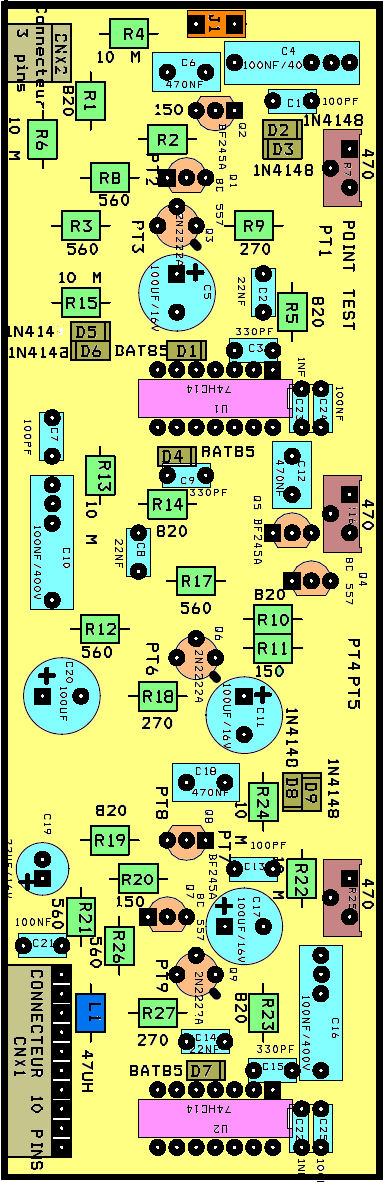

Implantation
des composants :

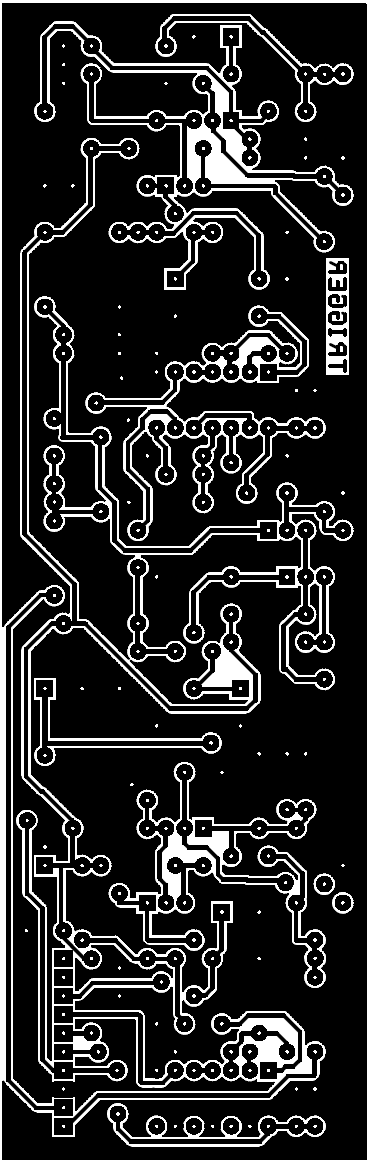

Cuivre
côté composants :
Cuivre

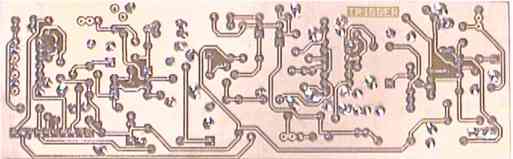

côté soudures :
Téléchargement
du schéma structurel, implantation,
cuivres au format PDF :
Schéma structurel de la carte fille
trigger : 27,3 ko
Implantation des
composants de
la carte fille trigger
:
48,4 ko
Cuivre
côté composants de
la carte fille trigger
: 156 ko
Cuivre
côté soudures de
la carte fille trigger
: 197ko
Après impression
des typons, assurez-vous de bien obtenir
une échelle 1:1.
Si cela n'est
pas le cas, modifiez les paramètres
de mise à l'échelle
de votre imprimante.
|
